Высокоточная серия автоматическая визуальная онлайн-машина для очистки панелей ПКБ

Name: Высокоточная серия автоматическая визуальная онлайн-машина для очистки панелей ПКБ
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-880
Price: 57,250.00 USD
Availability: InStock

Детали продукта

Place of Origin: jiangsu

Фирменное наименование: Yushunli

Сертификация: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Номер модели: YSL-880

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: USD 6500~108000

Упаковывая детали: Стеклянный корпус

Время доставки: 3 дня к 7 дней

Payment Terms: T/T ,Paypal ,West Union ,L/C ,D/P .

Поставка способности: месяц 300 комплектов

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                Маршрутизатор PCB Depaneling высокой точности, Визуальный онлайн-маршрутизатор для очистки панелей ПКБ, Автоматический маршрутизатор для очистки панелей ПКБ


Рабочая среда:	-20°C- +45°C	Влажность рабочей Среды:	30%-60%
Размер машины:	201412301650 мм	Размер пылесоса:	6407851760 мм
Масса машины с пылесосом:	1000 кг	Сила оборудования:	AC:220V±10% 50/60HZ 3,5 КВт
Мощность пылесоса:	AC:380V±10% 50/60HZ 3kw	Точность резки:	±0,1 мм
Толщина резки ПКБ:	0.3-6 мм	Скорость резки:	0-100mm/s

Рабочая среда:	-20°C- +45°C
Влажность рабочей Среды:	30%-60%
Размер машины:	201412301650 мм
Размер пылесоса:	6407851760 мм
Масса машины с пылесосом:	1000 кг
Сила оборудования:	AC:220V±10% 50/60HZ 3,5 КВт
Мощность пылесоса:	AC:380V±10% 50/60HZ 3kw
Точность резки:	±0,1 мм
Толщина резки ПКБ:	0.3-6 мм
Скорость резки:	0-100mm/s

Высокоточная серия автоматическая визуальная онлайн-машина для очистки панелей ПКБ

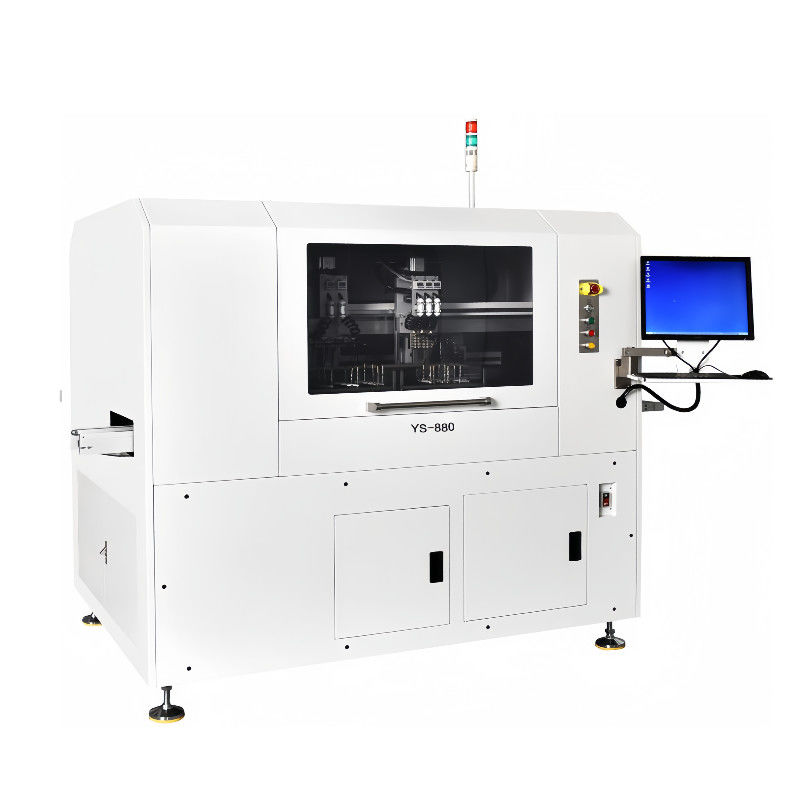

YS-880 Автоматический визуальный онлайн-маршрутизатор PCB

Характеристики продукта:

Вся серия оснащена высокоскоростной системой автоматической коррекции зрения CCD, которая значительно улучшает точность резки и эффективность работы.Принять высокоскоростной шпиндель, чтобы отделить доску, с низким напряжением резки и высокой точностью, подходящей для печатных плат с нерегулярной формой.повышение эффективности работыСамостоятельно разработанное устройство сбора пыли, низкий уровень шума, высокая эффективность, легкое обслуживание и очистка.

Промышленность применения:

YS-880 автоматический визуальный онлайн ПКБ депанелирующий маршрутизатор

YS-880 автоматическая PCB Depaneling машина оснащена функцией визуальной коррекции выравнивания в качестве стандарта, который более подходит

для высокоточных и мощных операций по резке и расщеплению ПКБ, таких как мобильные телефоны, автомобильная электроника, медицинское оборудование, аэрокосмическая промышленность.Расширенный и большой размер подходит для обработки подкарты больших платок, таких как цифровые телевизоры, материнские платы ПК, серверы и т. Д. Стандартные или специальные гигиенты могут быть использованы для помощи в резке платы для повышения производительности.Использование двойных рабочих платформ для размещения деталей для сокращения времени ожидания и повышения производительности.

Технические параметры и спецификации:

1.Параметры резки

Точность резки	±0,1 мм
Повторяемость	±0,02 мм
Максимальная скорость движения	Ось XY 1000 мм/с,ось Z 800 мм/с
Скорость резки	0-100 мм/с
Максимальный рабочий диапазон	300 мм*350 мм
Толщина резки ПКБ	0.3-6 мм
Применяемый размер резки	00,8-3,0 мм
Способ кормления	Железнодорожный конвейер
Способ сброса	Железнодорожный конвейер
Направление потока	Левый→правый или правый→левый

2. Оборудование

Мощность оборудования	AC:220V±10% 50/60HZ 3,5 КВт
Мощность пылесоса	AC:380V±10% 50/60HZ 3kw
Источник газа	4-6 кг/см2- Шесть.
Рабочая среда	-20°C- +45°C
Влажность рабочей среды	30%-60%
Размер машины	201412301650 мм
Размер пылесоса	6407851760 мм
Масса машины с пылесосом	1000 кг

Характеристики продукта:

Автоматическая отделка доски в режиме онлайн, автоматическое питание доски, вырезание доски значительно повышают эффективность и экономия затрат на рабочую силу

Вся серия оснащена системой выравнивания камеры CCD для повышения точности и эффективности резки и предотвращения неисправности

Импортированный высокоскоростной шпиндель используется для резки и разделения доски, которая значительно снижает напряжение резки, имеет небольшую инерцию и быстрый ответ

Дизайн структуры двойной платформы, повышение эффективности резки

Внутренняя структура:

- Доска транспортируется по железной дороге.

.Функция позиционирования фанеры после питания платы ПКБ

.Вкуумная всасывающая чашка питания автоматически всасывает ПХБ к панели фиксации для резки

Внешняя конструкция:

Готовый продукт и отходы разрезаются на вакуумном всасывающем гигеле и помещаются на отходы и конвейерную ленту соответственно.

Структура выбора и размещения PCBA:

.Устройство подбора и размещения: автоматическая загрузка и разгрузка (модульная вакуумная всасывающая кость, вакуумное устройство, можно управлять самостоятельно)

Структура трансмиссии: движение X и Z1 Z2 всасывание, управление сервомотором переменного тока

Скорость подъема: 500 мм/сек.
