Печатник с пластинкой ПКБ
, Высокоточный печатный принтер для сварки на ПКБ
, Полностью автоматический печатный принтер для сварки на ПКБ
Максимальный размер доски: |
450*340 мм |
Минимальный размер доски: |
50*50mm |
Источник питания: |
AC:220±10%,50/60HZ,2.5 кВт |
Размер машины ((Без света башни): |
1530 ((H) мм |
Длина машины: |
1172 ((L) мм |
Ширина машины: |
1385 ((W) мм |
Приблизительная масса машины:: |
Приблизительно: 1000 кг. |
Рабочая влажность: |
30% ~ 60% |
Давление воздуха: |
4~6 кгф/см2 |
Толщина доски: |
0.4~6mm |
Операционная температура: |
-20℃~+45℃ |
Потребление воздуха: |
Около 5 л/мин |

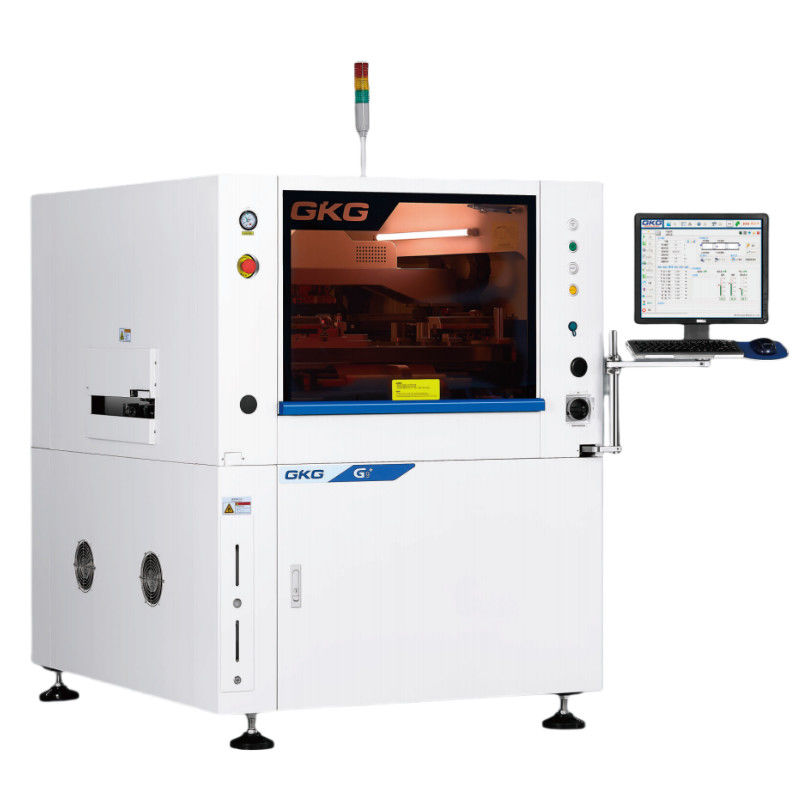

Высокоточный полностью автоматический печатный принтер для сварки пластин ПКБ
Высокая точность и высокая скорость, полностью автоматический печатный станок
Автоматический печатный пресс G9+ для печатания оловянной пасты является высококлассной моделью для высококлассного применения SMT, которая может удовлетворять требованиям процесса печати 03015, 0,25 продольного расстояния, высокой точности и высокой скорости.
Технический параметр/спецификации
| Обработка субстрата |
G9+ |
| Максимальный размер доски |
450*340 мм |
| Минимальный размер доски |
50*50 мм |
| Толщина доски |
0.4~6 мм |
| Максимальная масса доски |
3 кг |
| Прозрачность кромки доски |
2.5 мм |
| Высота доски |
15 мм |
| Высота транспортировки |
900±40 мм |
| Скорость транспортировки |
1500 мм/с (макс.)
Контроль программы
|
| Направление перевозки |
Один этап |
| Сцепление доски |
Патент на верхнюю застежку |
| Боковая застежка |
| Функция адсорбции |
| Система поддержки |
Магнитный шпиль |
| Поддерживающий блок |
| Ручной стол вверх-вниз |
Размерный вид
Внешний вид BTB
Производительность
Система цифровой камеры CCD
Новая система оптических путей, однородное круговое освещение и высокая яркость коаксиального источника света.позволяет легко распознать различные точки отметки (включая неравномерные точки отметки), такие как оловянное покрытие, медное покрытие, серебряное покрытие, сварка горячим воздухом, FPC и различные типы различных цветов ПКБ.
Высокоточная регулируемая толщина ПКБ
Сверхнадежная конструкция с стабильным движением XY. Ручное регулирование делает его легким для размещения различной толщины PCB.
Система позиционирования железной дороги
Новый образец запатентованный рельс может съемный, программируемый гибкий боковой зажим, специфический для FPC, PCBwarpage, выполнять уникальное устройство для кемпинговой пластины.С помощью программного обеспечения программирования может автоматически растянуть и вытянуть назад нетронутые толщины ПКБ.
Инновационный дизайн конструкции скрейгея
Принять комплексную систему свертывания, которая повышает стабильность и срок годности.
Высокоскоростная очистка штемпелей
Структура очистки с подачей вниз успешно предотвращает засорение отверстия (которое всегда является основной причиной неэффективной очистки).Длина распределяемого растворителя также может быть легко изменена с помощью программного управления.
Новый многофункциональный интерфейс
Простота, понимание Клерти, дружелюбность пользователя.
Функция мониторинга фактической температуры и влажности.
