Машина для очистки печатных листов
, Высокоточная машина для очистки ПКБ
, Высокоэффективная машина для очистки ПКБ
Размер контуры: |
580 мм × 910 мм × 1650 мм |
Вес: |
О 600KG |
Максимальная толщина режущейся заготовки: |
4 мм ((Пожалуйста, свяжитесь с производителем оборудования заранее) |
Вид перерабатываемых продуктов: |
QFN、DFN、BGA、LGA、FC、MEMS,LED Световая граната BT и другие материалы с теми же физическими характерист |
Источник: |
однофазный AC220V±10%, максимальная мощность 4,5 КВА |
Высокоэффективная высокоточная машина для очистки ПКБ

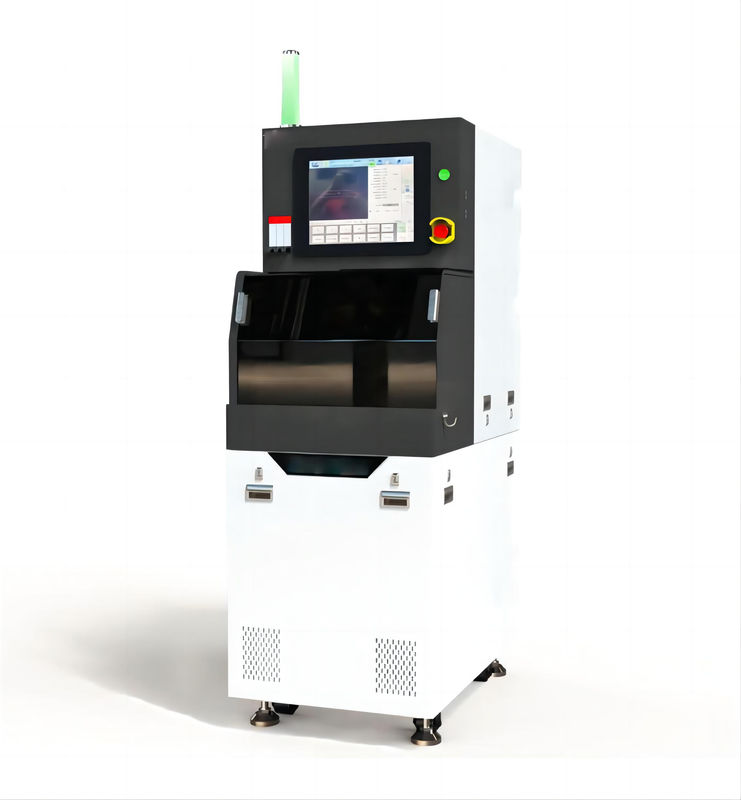

YSL 3600 Высокоэффективная высокоточная пишущая машина
Требования к среде использования оборудования и технические параметры
YSL3600Прецизионная пишущая машина одноосевой эффективный режим резки; максимальная обработка
Размер заготовки 150 * 150 мм, подходит для небольших упаковочных материалов субстрата, мягких материалов
резка, ручная погрузка и разгрузка, автоматическая трансмиссия и позиционирование, автоматическая резка на привязке.
1.Списующая машина должна быть установлена без явных вибраций.
без коррозионного газа и сильного магнитного поля.
°C и остается постоянным; относительная влажность < 60%, без конденсации.
2.Сжатый воздух, используемый пишущей машиной, должен быть чистым без масла и воды,
и сжатый воздух должен быть отфильтрован через холодную сушилку.
3Качество воды для охлаждения режущей машины должно быть чистым, без загрязнений.
Температура воды должна быть в пределах 16-20°C, а температура воды должна колебаться в зависимости от температуры воды.
Уровень температуры воды менее или равен ± 1°C; чрезмерная температура воды может привести к резке
дж разрыв, износ мембраны, лезвие и резка; температура воды режущей машины
температура воды должна быть в пределах 9-16°C, а колебания температуры воды меньше или равны t
o ± 2°C; чрезмерная температура воды может вызвать таяние олова, обратную резку и разрыв
(Различие от комнатной температуры составляет ± 3°C, чтобы избежать чрезмерной кондиции.
всасывать)
4Качество воды, используемой для охлаждения шпинделя в пишущей машине, должно быть c
Малый и свободный от примесей, температура воды должна быть в пределах 12-20°C, а вода
r колебания температуры меньше или равны ± 1°C. Если температура воды превышает
В соответствии со стандартом, это может повлиять на охлаждение шпинда, точность и стабильность
В результате отклонения от резки, плохого качества резки и других условий.
i. при комнатной температуре и температуре резки в пределах ± 3°C)
5Содержание масла в газовом источнике менее 0,5 мг/м3.
| Основные параметры |
| Размер контуры |
580 мм × 910 мм × 1650 мм |
| Вес |
Около 600 кг. |
| Максимальная толщина режущейся заготовки |
4 мм ((Пожалуйста, свяжитесь с производителем оборудования заранее) |
| Вид перерабатываемых продуктов |
QFN,DFN,BGA,LGA,FC,MEMS,LED Светодиодные шарики BT и другие материалы с теми же физическими характеристиками |
| Источник |
одинокийфаза AC220V±10%, максимальная мощность 4,5 КВА |
|
Сжатый воздух
|
Давление подаваемого сжатого воздуха: больше 0,6 МПа, колебания давления меньше 0,02 МПа |
| |
Рабочее давление оборудования:00,55 - 0,6 МПа |
| |
Пик потребления: 200 л/мин |
| |
Точность фильтрации: 0,01μm/99,5% чистого, не содержащего масла сжатого воздуха |
|
Охлаждающая вода
|
Давление:00,2-0,3 МПа |
| |
Пик потребления:20,0 л/мин |
| |
Температура: 17°C ± 2°C (в соответствии с требуемой регулировкой мощности обрабатывающего материала, чем больше мощность, тем ниже температура) |
| Отрежьте воду. |
Давление:00,2-0,3 МПа |
| |
Пик потребления:60,0 л/мин |
| |
Температура:10°C-16°C ((Если для температуры воды требуются особые требования, пожалуйста, свяжитесь с производителем оборудования заранее) |
| Выхлопные газы |
Общий выпуск воздуха оборудования:10,5 м3/мин |
| |
Скорость воздуха на выходе воздуха оборудования:> 17 м/с |
| Рабочая температура оборудования |
23°C±2°C |
| Относительная влажность среды |
40%-60%, без конденсации |
| Место размещения оборудования |
Держите подальше от источника вибрации, от сильного ветра, пыли, водяного тумана, масляного тумана. |
