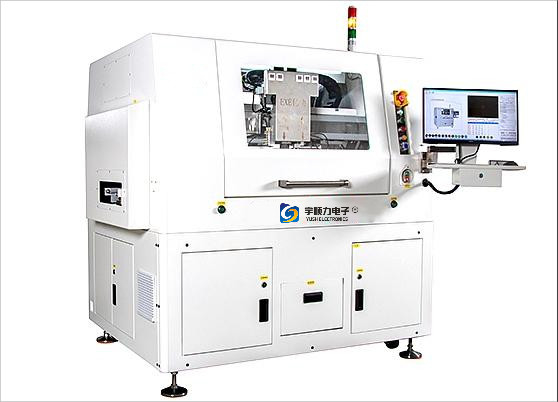

Потребляемая мощность 3.5ква машины маршрутизатора Пкб двойного шпинделя онлайн ИСЛ-910ЛАТ

Один.Основные параметры и характеристики:

1. Рабочий диапазон подплиты: 300 мм x 350 мм

2. Режим привода XYZ: серводвигатель переменного тока

3. Количество осей движения: 9 осей

4. Режим обучения программы: интуитивно понятный обучающий ввод цветного ПЗС-изображения

5. Интерфейс работы: интерфейс работы с окном Win7.

6. Мощность верхнего вакуума: 5 л.с., мощность нижнего пылесборника: 3 л.с. (опция 5 л.с.)

7. Режущий шпиндель sycotec (Германия): max80000rpm (автоматическая смена инструмента)

8. Скорость сервопривода переменного тока XY: 0-1000 мм/сек.;z скорость сервопривода переменного тока: 0-800 мм/сек

10. Точность повторения XY: ± 0,01 мм

11. Точность резки: ± 0,02 мм.

12. Точность калибровки ПЗС-камеры: ± 0,01 мм.

13. Значение напряжения плиты: 300uε ниже

14. Диаметр инструмента: 0,8-2,3 мм

15. Толщина резки печатной платы: 0,2–6,0 мм.

16. Главный двигатель и пылеуловитель, механическое и электрическое давление: 220В 1φ и 3φ

17. Потребляемая мощность: 3,5 ква

18. Пистолет для устранения статического электричества

19. Система технического зрения: цифровая камера высокого разрешения.

20. Приводной двигатель: бесщеточный серводвигатель переменного тока.

21. Механический рычаг захвата и освобождения: антистатическая вакуумная всасывающая насадка.

22. Режим питания: железнодорожный транспорт

23. Режим разгрузки: ленточный или транспортный или рельсовый.

24. Режим переключения нагрузки: переключение нагрузки адсорбционной насадки вакуумного всасывания.

25. Направление потока: слева → справа

26. Резервное копирование программы: интерфейс usb

27. Режим управления: специальный контроллер

28 Размер шкафа для сбора пыли: 640 мм × 785 мм × 1760 мм (д × ш × в)

29. Размер машины: 2014мм×1230мм×1650мм (г×ш×в)

30. Масса главного двигателя + пылеуловителя: 1000 кг.

Два.Введение в настройку устройства

1. Двойная структура рабочего стола

Использование двойной направляющей и цилиндра с двойной платформой.Он может одновременно нарезать различные виды продуктов и значительно сократить время ожидания приема и размещения тарелок.В то же время он может заменить двойную платформу большой одинарной платформой, увеличить рабочий размер и значительно повысить гибкость оборудования.

2. Под вакуумной конструкцией шпинделя

Двухшпиндельный фрезерный станок с двойным шпинделем YSL-910LAT использует высокоскоростной импортный шпиндель для резки доски, что значительно снижает усилие резания, высокая точность, малая инерция, быстрый отклик.

b. Система обнаружения фрезы, отслеживающая состояние фрезы в режиме реального времени, эффективно предотвращает явление продолжения работы после резки.

c Новая система технического зрения, равномерный кольцевой источник света с функцией регулировки яркости делает каждый тип точки маркировки лучше распознаваемой, подходящей для таких целей, как лужение, меднение, позолота, напыление олова и различные типы печатных плат разных цветов.Вся система оснащена функцией компенсации визуального контрапункта.

3. Под вакуумной структурой

Конструкция уплотнения воронки, всасывающий патрубок имеет угол скоса 45 градусов, уменьшает количество пыли во внутреннем вихре.

4.специальный контроллер ЧПУ

Независимый специальный контроллер с ЧПУ интегрирует часть управления, циклическое управление обладает высокой стабильностью, высокой точностью, быстрой передачей отклика и сильной защитой от помех.

5.Коллектор
