машина pcb depaneling
, Ультрафиолетовая лазерная режущая машина
, Высокоточная лазерная машина для отделки панелей

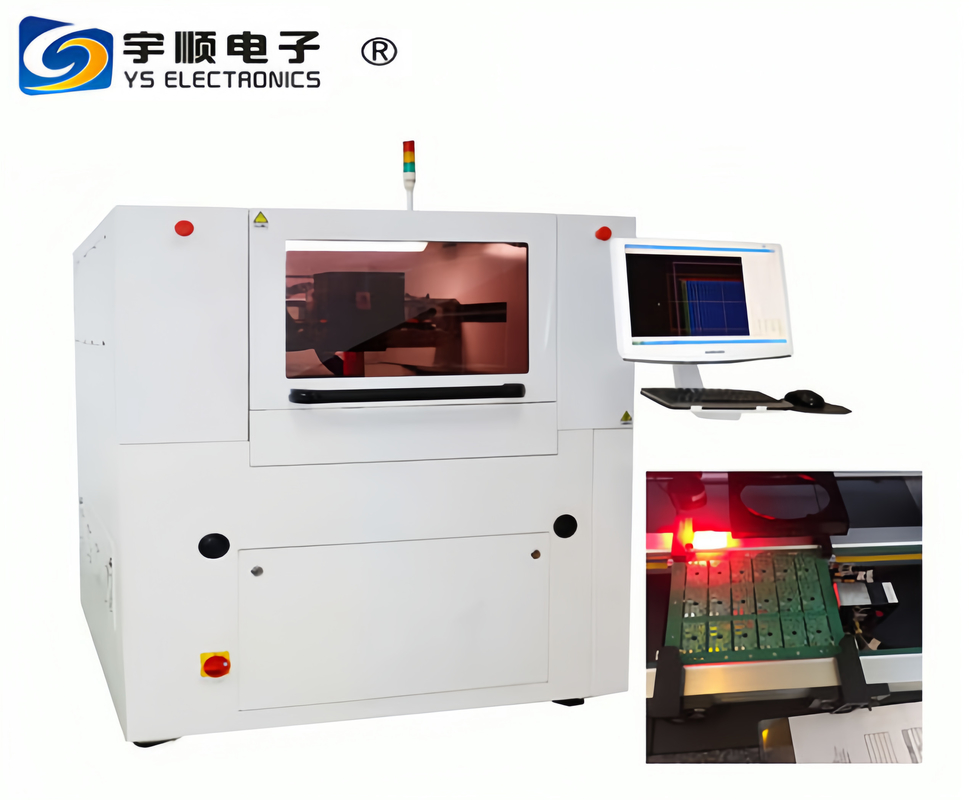

Высокоточная УФ-лазерная режущая лазерная машина для отделки панелей из ПКБ
Машины для лазерного отделения панелей из ПКБ УФ лазерная режущая машина
YSV-7A Характеристика продукта
После резки края гладкие и аккуратные;
Не производить отрыжки, не будет остатков пыли / частиц;
Высокая точность, особенно для небольшой дуги и других мелких резок;
Эффективно снизить уровень неудачи формования
Композитная деталь с различными материалами и комбинацией различных толщин может быть разрезана один раз
Лазерная головка может автоматически регулировать высоту, легко обрабатывать двусторонний поверхностный FPC.
С интерфейсом Perfect CAM он поддерживает основной формат файлов бурения и фрезирования;
Интерфейс между человеком и машиной является дружественным; оптический путь запечатан, и он также имеет стабильную и надежную интеграцию компактной структуры; с модульной электронной системой управления, это легко для обслуживания.
Используется в процессии мягкой и твердой комбинированной доски (R-F PCBA), включая мягкую доску FPC, мягкую и твердую комбинированную доску,которые значительно улучшают адаптивность оборудования и снижают цену.
Может быть интегрирован с производственной линией: конструкция порта и оптический дизайн полета, легкий acc
В соответствии с требованиями производства, оборудованы специальными лотами.
В связи с этим, поскольку в настоящее время существуют существенные возможности для автоматизации производства, внедрение и разгрузка
nувеличение эффективности производства, предназначен для обработки FPC и PCB.
Применение ультрафиолетовых лазерных режущих машин для печатных плат
• Используется для резки различных материалов гибкой платы и пленки покрытия, чистой и свободной карбонизации; резка жесткого материала с высоким качеством, высокой скоростью, толщиной до 1 мм (0,04").
• Поскольку ультрафиолетовое излучение происходит путем разложения и испарения, а не плавления, после обработки почти не остается никаких отломок.
• Тепловой эффект небольшой, нет стратификации, но после резки резка
• Тепловой эффект небольшой, нет стратификации, но после резки режущий край точен и гладкий, а боковая стена крутая.
из материалов подложки, таких как кремний, керамика, стекло и т.д.;
• Различные функциональные пленки с точной гравировкой.
• Эффективное, быстрое резка FPC / PCB, бурение и покрытие окна, резка чипа идентификации отпечатков пальцев, подкарта TF памяти, мобильный
Приложения для резки модулей камер для телефонов
| Основные спецификации и технические параметры |
| Спецификация/модель |
YSV-7A |
| Лазерная головка |
SP (США) |
| тип лазера |
Ультрафиолетовый |
| Лазерная длина волны |
Ультрафиолетовый лазер 355 нм |
| Максимальная мощность |
10W /15w/17W |
| Частота повторения |
1-250 кГц |
| Точность расположения рабочего стола |
± 0,003 мм |
| Точность повторения рабочего стола |
± 0,002 мм |
| диапазон достижения таблицы |
500 мм*500 мм |
| Точность расположения CCD |
00,005 мм |
| Максимальный рабочий диапазон |
460mm*460mm (большая площадь 620*620mm может быть настроена) |
| Размер точки луча |
00,015 мм ± 0,003 мм |
| Размер ((L*W*H) |
1300 мм х 1150 мм х 1455 мм |
| Масса ((kg) |
1500 кг |
Никакое соприкосновение не вызовет никакого механического напряжения и деформации.
Линейная скорость двигателя платформы, высокая точность, низкий износ, легкотехническое обслуживание, низкие затраты на техническое обслуживание.
Характеристика машины:
Эффективное и быстрое резка FPC / PCB, бурение и покрытие окна, резка чипов идентификации отпечатков пальцев, подкарта TF-памяти, резка модулей камер мобильных телефонов.
Блокировать, делимитировать, указывать блок или выбирать область резки и формы непосредственно, резка краю аккуратно закругленный, гладкий без заноса, без переполнения клея.Продукты могут быть расположены в матрице для автоматической резки с множественным расположением, особенно для тонких, сложных, сложных узоров, таких как появление резки.Высокоточная автоматическая позиционирование CCD, фокусировка, так что позиционирование быстро и точно, экономия времени,высокая эффективностьБыстрая доставка.
Высокопроизводительный лазер: использование международных марок твердотельных ультрафиолетовых лазеров, с хорошим качеством луча, небольшое место фокусировки, равномерное распределение мощности, небольшой тепловой эффект,Ширина щели небольшая., высокое качество резки является идеальным гарантией качества резки.
Быстрая и высокая точность: высокая точность, низкий дрейф гальванометр с быстрой комбинацией бескорневой линейной системы двигателя платформы, быстрая резка при сохранении высокой точности порядка микронов.
Полностью автоматическое позиционирование: использование высокоточного автоматического позиционирования CCD, высокой точности, без вмешательства человека, простая работа, для достижения того же типа режима с одним щелчком мыши,значительное повышение эффективности производства.
Система очистки выхлопных газов: система всасывания может отрезать все выхлопные газы, чтобы избежать вреда для оператора и загрязнения окружающей среды.
Высокая степень автоматизации: автоматическая коррекция гальванометра, автоматическая фокусировка, полная автоматизация,использование датчика лазерного смещения автоматически регулирует фокус на высоту стола для достижения быстрого выравнивания, экономия времени и спокойствие.
Простое обучение программному обеспечению: независимое исследование и разработка на основе программного обеспечения управления системой Windows, простой в использовании китайский интерфейс, дружелюбный и красивый, мощный и разнообразный,легко управлять.
Особенности:
►Класс точности: уровень "000", плоскость 2um
►Прочность на сжатие: 245 ~ 254 Н / мм2
►Модуль эластичности: 1,27 ~ 1,47 Н / мм2, выше, чем чугун
►Коэффициент линейного расширения: 4.61×10-6 /°C
►Внутренний коэффициент затухания: в 15 раз больше, чем в стале, хорошая жесткость, способность к ударам,
►Внутренний коэффициент затухания: в 15 раз больше, чем в стале, хорошая жесткость, способность к ударам,
амортизация ударов.
►Прочность на берегу: выше HS70, хорошая износостойкость, в 5-10 раз выше, чем
отливка железа в 10 раз выше отливки железа
Диаграмма эффекта ультрафиолетового лазерного резания FPC
Эффект резания под микроскопом
