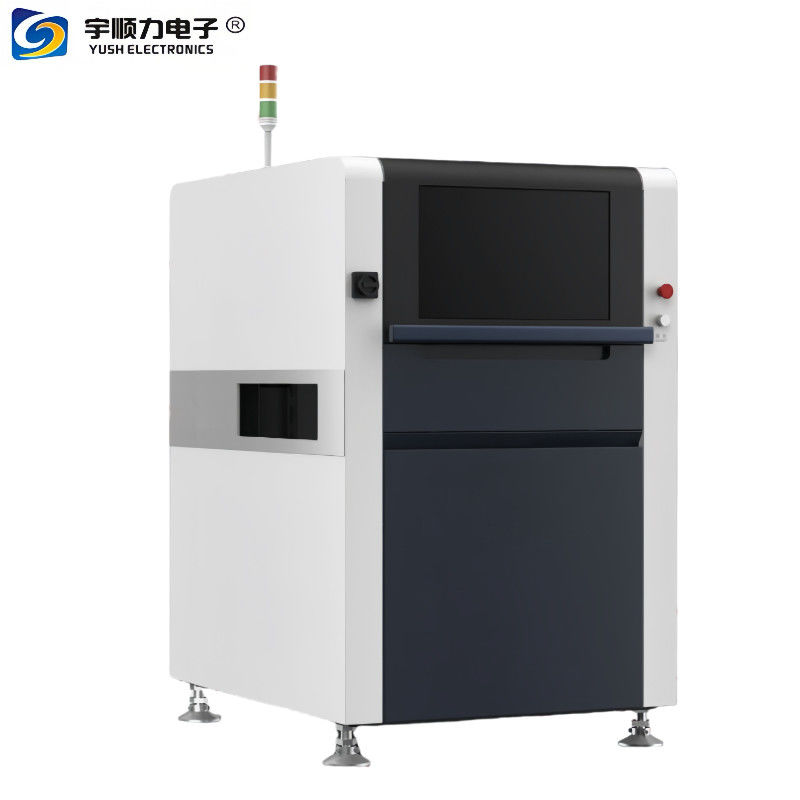

Автоматическое оборудование оптической инспекции DIP On Line Dual Side Online AOI
Введение DIP On-line Dual Side Online AOI
YUSH DIP двойной стороной AOI захватывает изображение доски в режиме реального времени с помощью высокоточной цветовой промышленной камеры.Разумно судите о дефектах компонентов.
Особенности:
1Он-лайн DIP двойной стороны AOI для подключения после сварки.
2Высокий уровень проверки и низкий уровень ложной тревоги, автоматически проверяют цвет кольца резистора, конденсатора, диода, розетки и т.д.
3Тип дефекта:неправильная часть, недостающая часть, обратная полярность и другие дефекты элемента DIP.
4.Установка на протяжении без изменения производственной линии.
5.Упрощенный процесс программирования, очень простой интерфейс. Поддержка модификации параметров с помощью одного клавиша.
6Централизованное управление, взаимосвязь между несколькими оборудованиями.
7Инспекция в реальном времени без остановки доски.
8Легко передвигается, регулируется высота и ширина.
9Быстро обнаруживает дефекты и может контролировать производственную линию.
10Размеры PCBA: максимум 400*300 мм (12MP) / максимум 520*380 мм (31MP) Многочисленные выборные варианты.
11.Данные отслеживаемы. Поддержка SPC сигнализации,LOG автоматической функции сбора и хранения, NG предупреждения / функции сигнализации, удаленное программирование и отладки
| Модель |
AOI AI-5146W (после сварки THT) |
AOI AI-5146WL(После сварки THT) |
| ПОВ |
52.6*44 мм |
| Резолюция |
21.5мм |
| Камера |
5M |
| Скорость проверки |
0.23sec/FOV |
| Высота ПКБ |
Сверху 75 мм, снизу 75 мм. |
| Толщина ПКБ |
0.3 ~ 6.0 мм |
| Край ПКБ |
30,0 мм |
| Сила |
AC220 50/60Hz,5A |
| Коммуникация |
SMEMA |
| Вес |
890 кг |
1000 кг |
| Размер |
L1050*W1335*H1650 мм |
L1050*W1335*H1650m |
Для установки фабрики SMT, мы можем сделать для вас:
1Мы предоставляем Вам полное решение SMT.
2Мы предоставляем основные технологии с нашим оборудованием.
3Мы предоставляем самые профессиональные технические услуги.
4У нас есть богатый опыт на SMT фабрике установки
5Мы можем решить любой вопрос о СМТ
