Выделить:
Измерение: |
3600*1400*1750 мм |
Вес: |
Приблизительно:1100 кг |
Системы управления: |
ПК с окном 7+PLC |
Запустить питание: |
6-8 кВт |
Направление: |
Слева направо, спереди на Л. |
Скорость конвейера: |
300-2000mm |
Метод управления скоростью конвейера: |
Мотор ((Panasonic) |
Угол конвейера: |
4-7° |
Высота компонента PCB%22Вверху 120 мм внизу: |
15 мм |
Силовое питание: |
3ph,AC380V/220V 50HZ |
Пропускная способность паяльного котла: |
280 кг |

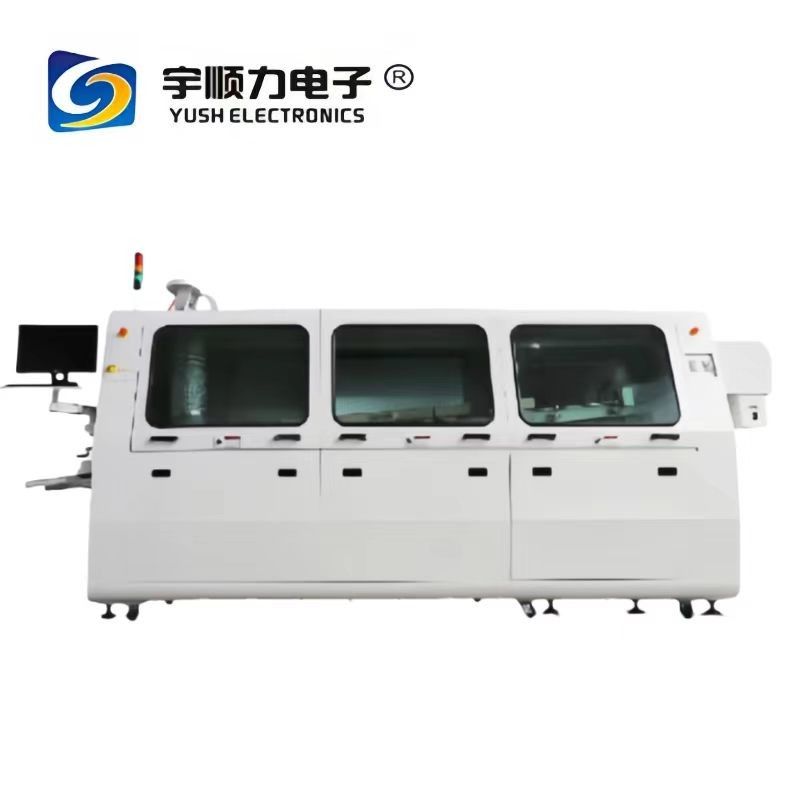

Машина для волновой сварки T300 для производственной линии SMT
ВНИМАНИЕ
1Энергосберегающее, безсвинцовое применение, отвечает требованиям охраны окружающей среды и удобный для пользователя
2Автоматическая система питания, управление инвертором, функция автоматического загрузки.
3. Флюксный распылитель с использованием поперечного японского распылителя и привода шаговым двигателем, диапазон распыливания выборочный, управляемый ПЛК,
точные и надежные.
4Конструкция ящика для контейнера для восстановления потока, легко очищаемый.
5Конвейер оснащен 3 шириной регулируемых винтов, конвейерная передача более стабильна, нет риска падения PCB.
6Титановые сварные пальцы, высокоусиленные двойные V-грывы с оцинкованной стойкостью
7. PID замкнутый цикл контролируемых горячего воздуха предварительного нагрева, система предварительного нагрева использует три независимых контроля температуры, чтобы обеспечить
Отличная сохранность тепла, однородность температуры, точность температуры в ±2oC.
8. Модульная конструкция предварительного нагрева, защита окружающей среды и безопасность, удобная для очистки.
9Мотор сварки принимает импортный высокочастотный конверсионный двигатель с независимым управлением, стабильной производительностью.
8. Материал вплотного использования паяльного котла - чугун, никогда не коррозирует, паяльный котл с окислительным покрытием, низкий уровень шлака пая
11. Таймер загрузки функции для сварки горшка, сварка растаяла в течение 90 минут.
12- Автоматический чистильщик пальцев.
13. С функцией памяти черного ящика, машина всегда может хранить данные SPC, улучшать эффективность работы.
14Интеллектуальная система мониторинга и сигнализации обеспечивает стабильную производительность и безопасность операторов.
|
Общая спецификация
|
Размер: 3600*1400*1750 мм |
| Вес:приблизительно:1100кг |
| Сила запуска: приблизительно 19 кВт |
| Нормальная рабочая мощность :6-8 КВ |
| Электрическое питание 3ph, AC380V/220V 50HZ |
| Системы управления:ПК с окном 7+PLC |
| ПКБ-счетчик |
|
Конвейерные системы
|
Направление: слева направо"Фронтальная фиксация" до L) |
| Титан Сплав в форме V. Пальцы |
| Буфер загрузки ПКБ 300 мм при входе |
| Метод регулирования скорости конвейера:Мотор ((Panasonic) |
| Скорость конвейера: 300-2000 мм |
| Угол конвейера:4-7° |
| Высота компонента ПКБОп 120 мм дно:15 мм |
| |
Двигатель шагового двигателя с переключателем Спрей |
| 7-UP ST-8 сосуды |
| Мощность Флюс это 60,5/л |
| Автоматическое питание потоком (Возможно) |
|
|
| Флюкс спермы Системы |
Давление воздуха: 3-5 бар |
| Модульная структура длялегкое обслуживание |
|
Система отопления
|
Зоны отопления Нижняя три зоны, |
| Длина зон нагрева:1450 мм |
| Способ нагрева: силы нагреваются воздух |
| Модулизация отопительных зон легкодо обслуживание |
|
Сплавный горшок
|
Пропускная способность паяльного котла Весит 280 килограммов. |
| Вторая волна Волна турбулентности и Ламбда 2ндВолна |
| Материалы :Сплав титана эмаль) |
| Очищаю системы Finger. |
|
|
Запчасти :
| Нет, нет, нет. |
Имя запасной части |
Бренд |
Производство |
| 1 |
Дисплей |
Acer |
Китай |
| 2 |
Компьютер |
Промышленный компьютер |
Китай |
| 3 |
ПЛК |
Сименс |
Германия |
| 4 |
Модуль управления температурой |
Сименс |
Германия |
| 5 |
90 Вт конвейерный двигатель |
Panasonic |
Япония |
| 6 |
Волна для сварки двигатель |
ZIK |
Китай |
| 7 |
Перенагревательные катушки |
Тайшань |
Китай |
| 8 |
Нагреватель котельных трубка |
Тайшань |
Китай |
| 9 |
Главный Переключатель |
Мицубиши |
Япония |
| 10 |
Контактник и монета ограничитель |
ОМРОН |
Япония |
| 11 |
Промежуточное реле |
ОМРОН |
Япония |
| 12 |
Дверь для предохранителей и предохранителя трубка |
ОМРОН |
Япония |
| 13 |
Контроллер программирования |
Карло Гавацци |
Швейцария |
| 14 |
Преобразователь частоты |
Дельта |
Тайвань |
| 15 |
Кнопка включения и индикатор свечение |
Изуми |
Япония |
| 16 |
Детектор температуры |
Нихон Деннету |
Япония |
| 17 |
SSR |
Карло ГАВАЗИ |
Швейцария |
| 18 |
Фотоэлектрический датчик |
Больной |
Япония |
| 19 |
Цилиндр |
SMC |
Япония |
| 20 |
Флюс распылитель |
7-UP |
Тайвань |
| 21 |
Титановый сплав, запатентованный когти |
ЯГУАР |
Китай |
| 22 |
Переключатель воздух/основной |
CHNT |
Китай |
| 23 |
Контактник переменного тока |
CHNT |
Китай |
| 24 |
Кнопка Переключатель |
Шнайдер |
Франция |
