Машина для автоматического вставки штифта глазницы
, Машина для вставки PCB сборки
, Автомашина для вставки PCB-сборов
Машина для автоматического вставки очки для сборки PCB

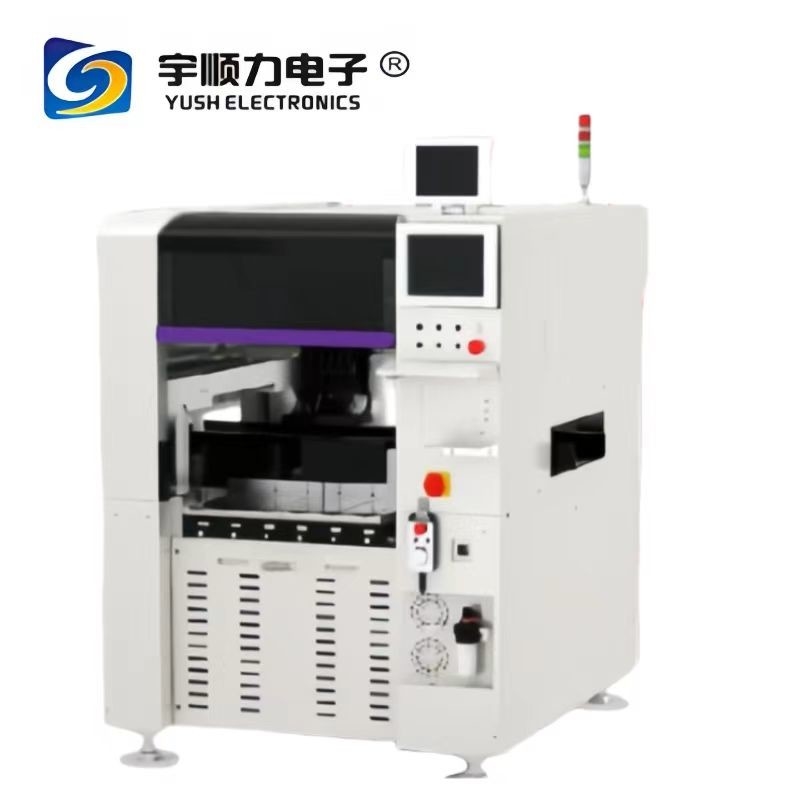

Устройство для вставки штифтов в глазные яблоки YSL-S7000
Введение Машина для вставки булавки глазного яблока
1. скорость до 12000/час;
2. обнаружение изогнутой ноги, автоматическое распознавание;
3Двойной кормильщик для эффективного и простого кормления;
4Технология питания с низким содержанием;
5Двойная голова, большая скорость и стабильность.
Станция питания
1. вибрирующая последовательность питания крупного нита/прицепа глазного отверстия до длины рельса;
2. Используйте вес глазки / штифта через длину рельса скользить вниз к скользящему каналу питания;
3. цилиндр питания двигатель питания слайдера, чтобы толкать глазник / шприц на арковой рельсе один за другим;
4. Давление воздуха пропускает глазник/приставку через дуговую рельсу и подталкивает ее к материалу.
Рабочая зона X-Y
1. Конвейер погрузчика транспортирует ПКБ к рабочему столу X-Y, сервомотор X-Y управляет позиционированием рабочего стола X-Y;
2. После основной части вставки головы завершить вставку (система обнаружения будет проверять вставку успешно в следующий шаг, если не закончить, то повторить это действие),X-Y рабочий стол будет транспортировать завершенное вставки PCB к разгрузчику конвейер
Вставка
1. голова цилиндр привода вставки стержня и под давлением, руководство штифтом через глазник / штифтом позиционирования;
2. Коническая часть слайд-насадки будет толкать ручку катушки с материалом зажимания к открытию с обеих сторон, слайд-насадка будет нажимать Eyelet / штифт к отверстию через PCB
СпецификацияМашина для вставки булавки глазного яблока
| Модель |
YSL-S7000 |
| Уровень вставки |
12000PCS/h |
| Размер ПКБ |
50*50-400*400 мм |
| Толщина ПКБ |
0.79-2.36 мм |
| Высота компонента |
0-18 мм |
| Компонентный интервал |
3 мм |
| Вставьте головку |
2 шт. |
| Размер машины (мм) |
1700*1500*1800 мм |
| Вес |
1800 кг |
| Электрическое питание |
AC220V 50HZ/60HZ 2,0KVA |
YUSH Electronic Technology Co., Ltd.была основана в 2005 году, расположена в мировом производственном городе Цзянсу,Guprofessional pcb separator/pcb depanelizer электронного оборудования оборудования.Компания имеет передовое производственное и обрабатывающее оборудование и опытную команду разработчиков и производителейПоловина из них имеют более 10 лет опыта работы в промышленности электронного оборудования.
Начиная с 2004 года, лидер компании инвестировал в разработку и производство сепаратора ПКБ и машины для отделки ПКБ.безопасность использования и инновации продукцииДо сих пор мы производили много высококачественных, стабильных продуктов, высокоэкономичных продуктов.и тем самым повысить конкурентоспособность на рынке наших клиентовДо сих пор мы разрабатывали различные типы разделяющих ПКБ, отделяющих ПКБ и разрабатывающих ПКБ с ручным, двигателем, пневматическим, пробиванием формы, фрезерным режущим маршрутизатором.Благодаря хорошему качеству и разумной цене наши клиенты по всему миру. До сих пор ЮШ стали одной из крупнейших производственных баз сепаратора ПХБ в Китае.
