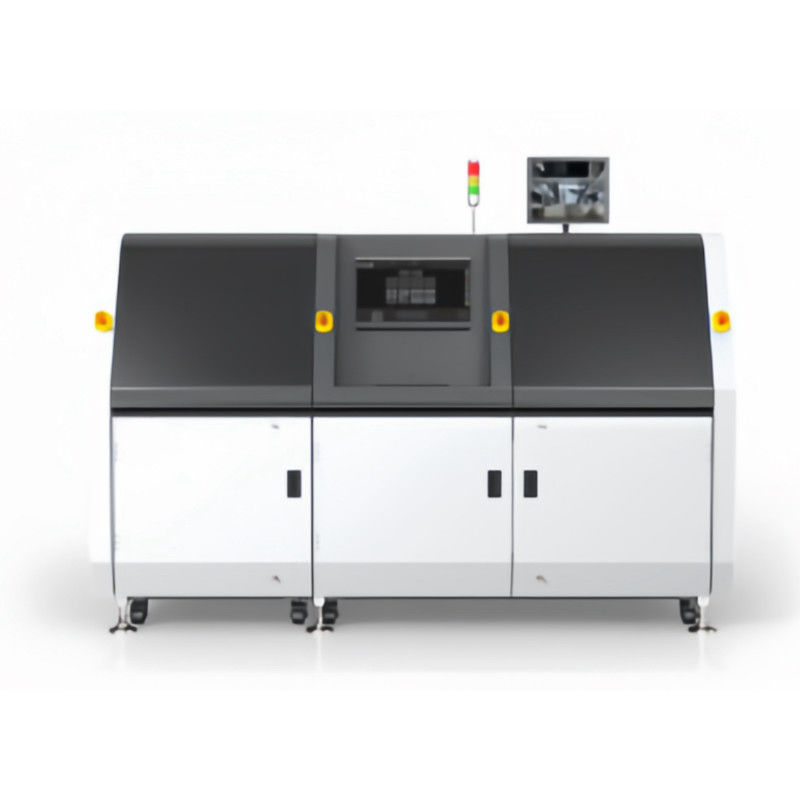

Name: Электрическая электрическая волновая сварочная машина серии SMART
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-610
Price: 57,250.00 USD
Availability: InStock

Детали продукта

Место происхождения: Цзянсу

Фирменное наименование: Yushunli

Сертификация: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Номер модели: YSL-610

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: USD 6500~108000

Упаковывая детали: Стеклянный корпус

Время доставки: 3 дня к 7 дней

Условия оплаты: T/T, PayPal, западное соединение, L/C, D/P.

Поставка способности: месяц 300 комплектов

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                Электрическая избирательная волновая сварная машина, Машины для волновой сварки SMART серии, Серия SMART Селективная волновая сварная машина


Серия SMART селективных волновых сварных машин:	3350х1950х1650 мм	Высота конвейера:	900±20
Скорость передачи:	0.2-10 м/мин	Вес PCB:	5-8KG
Точность сварки:	±0.15mm	Силовое питание:	Переменное давление 380 Вт 35 Вт 50/60 Гц

Серия SMART селективных волновых сварных машин:	3350х1950х1650 мм
Высота конвейера:	900±20
Скорость передачи:	0.2-10 м/мин
Вес PCB:	5-8KG
Точность сварки:	±0.15mm
Силовое питание:	Переменное давление 380 Вт 35 Вт 50/60 Гц

Электрическая электрическая волновая сварочная машина серии SMART

Серия SMART селективных волновых сварных машин

Особенности:

Максимальная ширина PCB может достигать 610 м

Модуль распыления + предварительного нагрева + сварки, полная интегрированная конструкция

Дизайн двойной оловянной печи и поддержка самостоятельного подъема

Оффлайн программирование / Импорт файлов Gerber

Дизайн двойной оловянной печи и поддержка самостоятельного подъема

Сварка компонентов двойной панели полностью автоматизирована

Скорость движения ремня креста регулируется

Процесс сварки виден для CCD

Система эксплуатации

型号 Модель	YSL-450	YSL-610
Размер ((LXWXH)	2600x1800x1650 мм (от 1 до 2 кубиков)	3350х1950х1650 мм
Ширина ПКБ	60-450 мм	60-610 мм
Длина ПКБ	120-500 мм	120-700 мм
Печатная пластина верхнего пространства	Макс:120 мм
Поверхность нижней части ПКБ	Максимально: 50 мм
Размер края печатного листа	4 мм
Высота конвейера	900±20
Скорость передачи	0.2-10 м/мин
Вес ПХБ	5-8 кг
Капацитет потока	2 л
Размер трубки для флюсных сосудов	130 мкм
Ширина потока	2-8 мм
Движущийся инфракрасный нагреватель	Макс:14КВт	Макс:18КВт
Температурный диапазон	Температура в помещении - 250°C
Верхний воздухонагреватель	Максимально: 6 кВт	Макс:8КВт
Минимальный диаметр соединительной соломинки	Ф2.5/4
Высота волны	3-5 мм
Пропускная способность сварочного котла	8 кг ((механический насос)/13 кг ((электромагнитный насос)
Температура сварки	Максимально: 350°C
Время нагрева	40 мин ((механический насос 300°C) / 75 мин ((электромагнитный насос 300°C)
Мощность нагрева котла	1КВт Механический насос/ 2КВт Электромагнитный насос
Скорость расположения	X/Y:2-200 мм/с
Временный контроль точности	±2°C

Точность сварки	± 0,15 мм
Операционная система ПК	Windows 10
Процесс Визуализация	Визуальный CCD
Доставка воздуха	Азот/воздух N2/O2
Необходимое давление	00,4-0,8 МПа
Потребление N2	Каждый потребляет около 1,5-2 м3/ч
Концентрация N2	≥ 99,999%
Силовое питание	AC 380V 3中5W 50/60Hz
Потребление	35 кВт
Диаметр воздуховода	Ф200 мм
Выпуск воздуха	360-900 м2/ч
