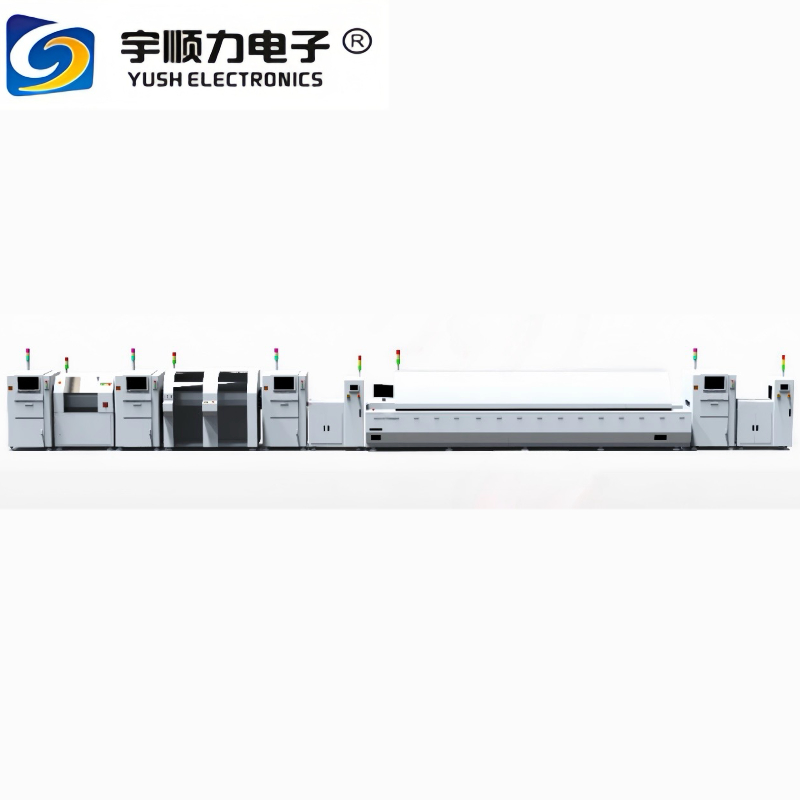

Высокоскоростная полуавтоматическая линия сборки печатных плат SMT с электропитанием 380 В
Высокоскоростная полуавтоматическая линия сборки печатных плат SMT с электропитанием 380 В
Высокоскоростное производственное оборудование Полуавтоматическая линия сборки печатных плат SMT с электропитанием 380 В
Технические характеристики продукта
| Атрибут |
Значение |
| Применение |
Линия сборки печатных плат SMT |
| Гарантия |
1 год |
| Отчет о тестировании оборудования |
Предоставлено |
| Видео исходящей инспекции |
Предоставлено |
| Электропитание |
380 В |
Компоненты производственной линии SMT
Трафаретный принтер SMT (полуавтоматический)
| Модель |
Y3 |
Y6 |
Y12 |
| Точность |
+/- 0,05 мм |
+/- 0,05 мм |
+/- 0,05 мм |
| Размер печатной платы |
300 x 350 мм |
600 x 350 мм |
1200 x 350 мм |
| Размер платформы |
300 x 350 мм |
700 x 400 мм |
1350 x 400 мм |
| Размер трафарета (мм) |
370*470, 550*650 |
370*470, 550*650 |
370*470, 550*650, 1500*650 |
| Толщина печатной платы |
0,2 - 6 мм |
0,2 - 6 мм |
0,2 - 6 мм |
| Позиционирование трафарета |
Ручной |
Ручной |
Ручной |
| Время цикла |
< 10 сек. |
< 10 сек. |
< 12 сек. |
| Потребляемая мощность |
200 Вт |
200 Вт |
200 Вт |
| Электропитание |
1 -Ф, 220 В переменного тока 50/60 Гц |
1 -Ф, 220 В переменного тока 50/60 Гц |
1 -Ф, 220 В переменного тока 50/60 Гц |
| Давление воздуха |
4,5-6 кг/см |
4,5-6 кг/см |
4,5-6 кг/см |
| Скорость ракеля |
0-1500 мм/сек |
0-1500 мм/сек |
0-1500 мм/сек |
| Размеры |
850x750x1650 мм |
1050x750x1650 мм |
1660x750x1650 мм |
| Вес |
280 кг |
300 кг |
356 кг |
| Длина ракеля |
250 мм |
250 мм |
250 мм |
| Высота платформы |
950 мм |
950 мм |
950 мм |
Опция: Специальный размер может быть настроен
Печь оплавления
| Модель |
L8 |
L10 |
| Размеры (Д*Ш*В) мм |
5000x1250x1490 |
5800x1250x1490 |
| Вес |
Прибл. 1600 кг |
Прибл. 1800 кг |
| Количество зон нагрева |
Вверх8/Вниз8 |
Вверх10/Вниз10 |
| Длина зон нагрева |
3121 мм |
3891 мм |
| Регулировка ширины рельса |
M (опция: A) |
M (опция: A) |
| Объем вытяжки |
10 м3/мин x 2 вытяжки |
10 м3/мин x 2 вытяжки |
| Система управления |
ПЛК + Компьютер |
ПЛК + Компьютер |
| Метод контроля температуры |
ПИД + ТТР |
ПИД + ТТР |
Услуги по настройке фабрики SMT
- Мы предоставляем полное решение SMT для вас
- Мы предоставляем основные технологии с нашим оборудованием
- Мы предоставляем самые профессиональные технические услуги
- У нас богатый опыт в настройке фабрики SMT
- Мы можем решить любой вопрос о SMT
Ключевые слова:Линия SMT, Производственная линия SMT, Линия сборки SMT, Трафаретный принтер SMT, Принтер для паяльной пасты, Автомат установки компонентов, Чип-монтажник, Установка SMT, Печь оплавления, Печь оплавления SMT, Печь оплавления печатных плат, Загрузчик SMT, Разгрузчик печатных плат, Конвейер SMT, Паяльная машина волной, Оборудование для пайки волной DIP, Селективная паяльная машина волной, Машина для нанесения покрытия PCBA, Машина для вставки PCBA, Фрезерная машина PCBA.
Компания YUSH Electronic Technology Co., Ltd была основана в 2004 году и расположена в мировом производственном городе Цзянсу, специализируясь на профессиональном оборудовании для разделения печатных плат/разделения печатных плат. Компания располагает современным производственным и технологическим оборудованием и опытной командой разработчиков и производителей, половина из которых имеет более 10 лет опыта работы в индустрии электронного оборудования.
С 2004 года компания инвестировала в разработку и производство разделителей печатных плат и машин для разделения печатных плат. Мы ориентируемся на качество продукции, безопасность и инновации, производя высококачественную, стабильную производительность, экономически эффективную продукцию, которая повышает производительность и увеличивает производительность. Мы предлагаем различные типы разделителей печатных плат, включая ручные, моторизованные, пневматические, штамповочные и фрезерные модели. Наша продукция используется во всем мире, и YUSH стала одной из крупнейших производственных баз разделителей печатных плат в Китае.
