Name: Полностью автоматическая визуальная печатная машина YS-12 в основном используется в мини-LED,
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-12
Price: 50000 USD
Availability: InStock

Детали продукта

Место происхождения: Гуандун

Фирменное наименование: YUSH

Номер модели: YS-12

Условия оплаты & доставки

Количество мин заказа: 1

Цена: USD50000

Время доставки: 20 дней

Условия оплаты: LC, D/A, D/P, T/T, Western Union

Поставка способности: 1000

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                Полностью автоматический печатный принтер для сварки на ПКБ, мини-LED визуальная печатная машина, YS-12 трафаретный принтер для паяльной пасты


Модель:	YS-12	Масса:	1500 кг
Мин размер:	520*300 мм	Максимальный размер:	1500*750 мм

Модель:	YS-12
Масса:	1500 кг
Мин размер:	520*300 мм
Максимальный размер:	1500*750 мм

Полностью автоматическая визуальная печатная машина YS-12 в основном используется в мини-LED,

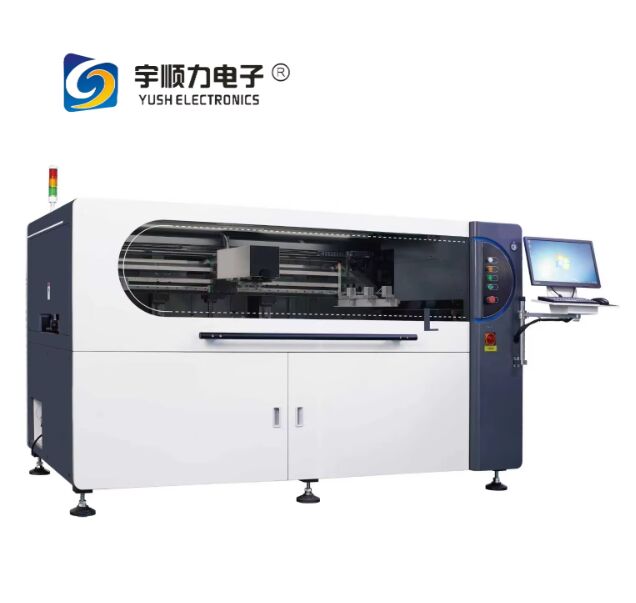

YS-12 Полностью автоматическая машина визуальной печати

YS-12 полностью автоматическая машина визуальной печати в основном предназначена для применений mini LED, предлагая возможности прецизионной печати для передового электронного производства.

Обзор продукта

Технические характеристики

Параметры трафаретной рамки

Минимальный размер	520 × 300 мм
Максимальный размер	1500 × 750 мм
Толщина	20-40 мм
Режим позиционирования трафарета	Ручное позиционирование

Параметры печатной платы

Минимальный размер печатной платы	50 × 50 мм
Максимальный размер печатной платы	1200 × 350 мм
Толщина печатной платы	0.4-6 мм
Деформация печатной платы	<1%
Зазор по краю печатной платы	2.5 мм
Высота платы	25 мм
Высота транспортировки	900 ± 40 мм
Скорость транспортировки	Максимум 1500 мм/с (Программируемая)
Режим транспортировки	Односекционная транспортная дорожка
Максимальный вес печатной платы	7 кг
Направление транспортировки	Слева-направо; Справа-налево; Слева-слева; Справа-справа

Параметры печати

Скорость печати	10-200 мм/сек
Давление печати	0.5-25 кг
Режим печати	Печать одним или двойным ракелем
Расстояние отрыва	0-20 мм
Режим Snap-Mode	Трехступенчатое снятие
Тип ракеля	Резиновый ракель/Стальной ракель
Скорость отрыва	0-20 мм/сек

Точность печати

Точность повторного позиционирования	±0.015 мм
Точность печати	±0.025 мм
Время цикла (исключая очистку)	<15 секунд
Время переналадки	<5 минут

Параметры очистки

Ход очистки	Автоматическая генерация
Положение очистки	Правая очистка
Скорость очистки	10-200 мм/сек
Расход чистящей жидкости	Автоматическая и ручная регулировка
Расход чистящей бумаги	Автоматическая и ручная регулировка

Параметры изображения

FOV CCD	10 × 8 мм
Тип камеры	130-мегапиксельная цифровая камера
Система камер	Структура с опцией блокировки вверх/вниз
Время цикла камеры	150 мс
Размер метки	0.1-6 мм
Количество отходов	Максимум: 1 шт.
Количество меток	Максимум: 4 шт.
2D обнаружение	Обнаружение низкого содержания олова/отсутствия печати/непрерывного олова

Функциональная конфигурация

Контроль безопасности: Открытие двери для остановки, аварийная сигнализация
Интеллектуальный интерфейс: Новый интерфейс, операция с помощью горячих клавиш
Настройка разрешений: Свободно настраиваемое разделение полномочий для операторов, техников и инженеров
Стандартная система MES: Индивидуальные решения Industry 4.0, запись SOP, загрузка данных оборудования
Подключение SPI: Автоматическая компенсация смещения, обнаружение недостаточного количества олова, автоматическая очистка стальной сетки
Система отслеживаемости: Сканирование кода камерой, совместимый размер: 2.5×2.5-8×8 мм

Требования к установке

Вес машины	1500 кг
Основное электропитание	AC: 220±10В; 50/60 Гц, 3.5 кВт, со стабильным током и электропитанием
Заземляющий провод	Оборудование требует отдельного заземления с выделенным заземляющим проводом
Тип вилки	Английский SS145 (13A)
Основной источник подачи воздуха	4.0-6 кгс/см² промышленный источник газа, с прямым диаметром воздушного канала 8 мм

Рабочая среда

Рабочая температура	-20℃ to 45℃
Влажность рабочей среды	от 30% до 60%
Электростатическая защита	ESD заземление электростатической защиты
