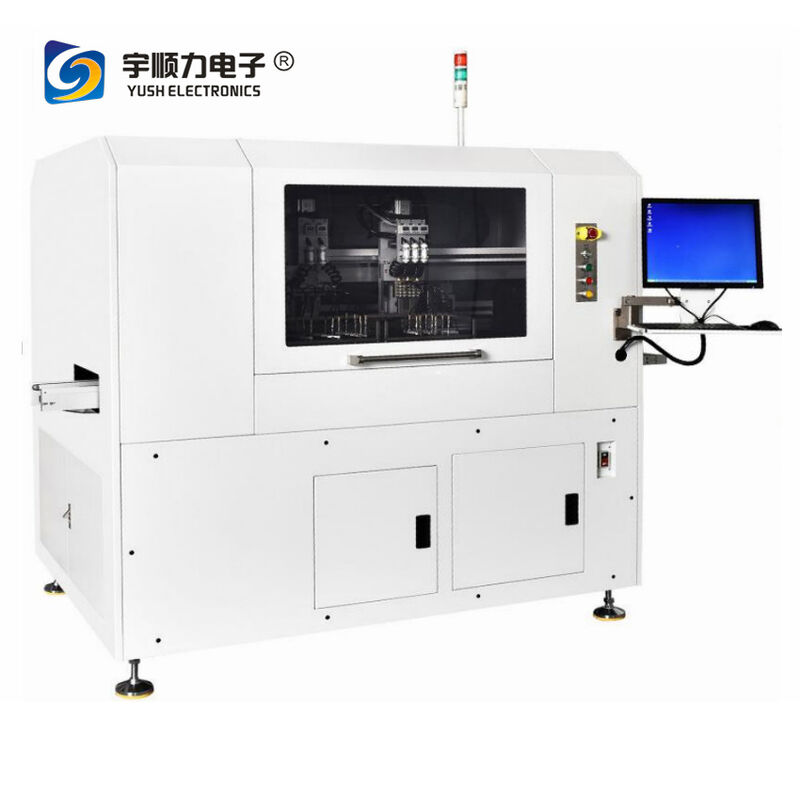

Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: YUSH

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $50,000-100,000 / set

Лучшая цена
Выделить:

Высокоточный станок для маршрутизации печатных плат

,

Автоматическая машина PCB Depaneling

,

Маршрутизатор PCB на линии

Масса:
1000 кг
Власть:
10 кВт
Напряжение:
220В
Точность резки:
±0.08mm
Повторяемость:
±0,02 мм
Рабочий диапазон:
400 мм х 400 мм
Толщина печатной платы:
0.3 мм-6 мм
Скорость шпинделя:
80000/мин
Размер оборудования:
1590х1330х1650мм
Типы точек отметки:
Круглый, квадратный
Размер пылесоса:
750х580х615мм
Максимальный стресс:
-240 ~ 130 микро Н/мм
Размер реза:
0.8mm-3.0mm
Источник газа:
² 4-6kg/cm
Точность фильтрации пыли:
0,0001
Масса:
1000 кг
Власть:
10 кВт
Напряжение:
220В
Точность резки:
±0.08mm
Повторяемость:
±0,02 мм
Рабочий диапазон:
400 мм х 400 мм
Толщина печатной платы:
0.3 мм-6 мм
Скорость шпинделя:
80000/мин
Размер оборудования:
1590х1330х1650мм
Типы точек отметки:
Круглый, квадратный
Размер пылесоса:
750х580х615мм
Максимальный стресс:
-240 ~ 130 микро Н/мм
Размер реза:
0.8mm-3.0mm
Источник газа:
² 4-6kg/cm
Точность фильтрации пыли:
0,0001
Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор
Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор
Продвинутая автоматическая машина для разделки печатных плат высокой точности с минимальным напряжением, с автоматизированными процессами обработки и резки досок.
Введение продукта - Автоматическое отделение панелей YASTM-4C
Высокоточная онлайн-автоматическая машина для отделки платок с минимальным напряжением для повышения качества отделки ПКБ.
Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 0 Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 1
Основные области применения
Управление бытовыми приборами, новая энергетика, 5G WIFI модули, смартфоны, смарт носимые устройства, высокоточные приборы, планшетные компьютеры, умные дома, медицинское оборудование, аэрокосмическая, военная продукция,и еще больше..
Внешний вид и размеры оборудования
Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 2 Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 3
Анализ напряжения на резке ПКБ
Максимальное напряжение: -240 ~ 130 микроН/мм
Подходит для многопанельных и высокоточных приложений резки ПКБ.
Риски загрязнения пылью
  • Проводящая пыль может вызвать короткое замыкание
  • Непроводящая пыль поглощает влагу с течением времени, что приводит к перерывным сбоям в цепи
  • Коррозионная пыль повреждает медные цепи
Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 4 Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 5
Особенности конструкции машины
  • Онлайн автоматическая панель с автоматизированным питанием, резкой и выходом для повышения эффективности
  • Система выравнивания камер CCD для повышения точности резки и предотвращения неисправностей
  • Импортированный высокоскоростной шпиндель для снижения напряжения резки, малой инерции и быстрого ответа
  • Проектирование конструкции двойной рабочей платформы вход/выход для повышения эффективности резки
  • Авиационный алюминиевый управляющий вал для легкой прочности и твердости
  • Функция автоматической смены инструмента с обнаружением сломанного инструмента для точности и стабильности
  • Стандартный порт подключения MES/ERP для подключения баз данных в реальном времени
  • Факультативная камера штрих-кода для автоматического сканирования и загрузки информации из базы данных
  • Операционная система Windows
Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 6 Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 7
Технические параметры YASTM-4C
Параметр Спецификация
Эффективный размер резки Двойная рабочая платформа, максимальный рабочий диапазон одной платформы 400 мм × 400 мм
Способ сбора пыли Антистатические, взрывостойкие фильтрующие мешки с безупречным устройством и автоматической системой сигнализации; точность фильтрации 0.0001
Отрезающий шпиндель Немецкий Sycotec (ESD) скорость: 80 000 оборотов в минуту регулируемая (воздушное охлаждение)
Способ смены инструмента Автоматическая замена фрезерного резчика с мониторингом срока службы
Выявление сломанного инструмента Оснащенная системой обнаружения сломанного инструмента
Режим рабочего стола Сервомотор Panasonic + высокоточный наземный винт + высокоточный слайд
Сервомоторная марка Япония Мацусита
Компьютерная система Тайваньский промышленный компьютер с оригинальной системой Windows 7
Статический удаление Schneider Франция
Управление информацией Поддержка системы MES с интерфейсом Ethernet и протоколом TCP/IP
Структура камеры CCD Структура летающей камеры с возможностью дифференциации высоты
Признание точки MARK Стандарт полного распознавания и коррекции типа
Контроль диафрагмы светодиодной лампы Различие цветов и яркость, регулируемые программным обеспечением
Орган оператора Четырехуровневая защита паролем
Функция расширения Резервированные порты для будущей интеграции роботов или автоматизации
Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 8 Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 9
Параметры резки
Параметр Спецификация
Точность резки ± 0,08 мм
Повторяемость ±0,02 мм
Максимальный рабочий диапазон 400 мм × 400 мм
Толщина резки ПКБ 0.3 мм - 6 мм
Применяемый размер резчика 00,8 мм - 3,0 мм
Типы знаков Круглый, квадратный
Функции резки Прямая линия, форма сектора, форма круга, универсальная копия, автоматическая коррекция и компенсация
Параметры управления
Параметр Спецификация
Метод контроля XYZ Выделенный контроллер CNC
Режим управления XYZ Panasonic AC Servo
Максимальная скорость шпинделя 80,000 оборотов в минуту
Вакуумный метод Поцелуй.
Тип маршрутизатора Всасывание вверх (правая рука)
Метод поддержки ПКБ Универсальный верхний ПИН, специальная фиксация
Мощность оборудования 220В переменного тока
Мощность пылесоса 380 В переменного тока
Источник газа 4-6 кг/см2
Размер оборудования (L × W × H) 1590×1330×1650 мм
Размер пылесоса (L × W × H) 750×580×615 мм
Общая масса 1000 кг
Упаковка и перевозка
Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 10 Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 11
Наши услуги
Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 12 Высокоточный онлайн автоматический платовой аппарат PCB-маршрутизатор 13
Информация о компании
YUSH Electronic Technology Co., Ltd является производителем и трейдером, специализирующимся на исследованиях, разработке и производстве машин PCB, машин для сварки на горячем баре,и приклеивающие пленки для сенсорных экрановВсе продукты соответствуют международным стандартам качества и ценятся на рынках по всему миру.Свяжитесь с нами для запросов о продуктах или заказов на заказ.
Часто задаваемые вопросы
Кто мы такие?
Мы обслуживаем мировые рынки, включая Восточную Европу (20%), Северную Америку (20%), Южную Америку (15%), Южную Европу (10%), Северную Европу (10%),Западная Европа (10%)Наша команда состоит из 301-500 профессионалов.
Как мы гарантируем качество?
Предварительные образцы до серийного производства и окончательный осмотр перед отгрузкой обеспечивают последовательные стандарты качества.
Какие продукты мы предлагаем?
Машины для разделки печатных плат, сепараторы печатных плат, машины для резки печатных плат, оборудование для разделки печатных плат и машины для V-разрезки.
Почему выбрали нас?
Компания YUSH Electronic Technology Co., Ltd была основана в 2004 году и расположена в Цзянсу, мировом производственном городе.Мы специализируемся на профессиональном PCB сепаратор и депанализер электронного оборудования машины с передовыми производственными мощностями и опытными техническими командами.
