Высокоскоростной станок для фрезеровки печатных плат YSVC-650 Универсальный инструмент для фрезеровки печатных плат

Детали продукта

Место происхождения: Цзянсу, Китай

Фирменное наименование: YUSH

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $60,000 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Высокоскоростной ПКБ-маршрутизатор, Универсальный инструмент для фрезеровки печатных плат, Станок для разделки печатных плат


Масса:	3500 кг	Длина волны лазера:	355 нм
мощность лазера:	10 Вт	Максимальный формат обработки:	610 мм х 500 мм
Скорость платформы XY:	50 м/мин	Точность позиционирования:	±3um
Повторяемость:	±1 мкм	Точность системы:	±20мм
Диапазон сканирования гальванометра:	50 мм х 50 мм	Толщина резки:	<1mm>
Источник питания:	220 В переменного тока, 50 Гц/2,2 кВт; трехфазный 380 В 50 Гц / 5,5 кВт	Требование воздуха:	516m3/h
Размеры:	1818 мм x 2317 мм x 1550 мм	температура окружающей среды:	20℃ ±2℃
Влажность:	<60% относительной влажности без конденсации

Масса:	3500 кг
Длина волны лазера:	355 нм
мощность лазера:	10 Вт
Максимальный формат обработки:	610 мм х 500 мм
Скорость платформы XY:	50 м/мин
Точность позиционирования:	±3um
Повторяемость:	±1 мкм
Точность системы:	±20мм
Диапазон сканирования гальванометра:	50 мм х 50 мм
Толщина резки:	<1mm>
Источник питания:	220 В переменного тока, 50 Гц/2,2 кВт; трехфазный 380 В 50 Гц / 5,5 кВт
Требование воздуха:	516m3/h
Размеры:	1818 мм x 2317 мм x 1550 мм
температура окружающей среды:	20℃ ±2℃
Влажность:	<60% относительной влажности без конденсации

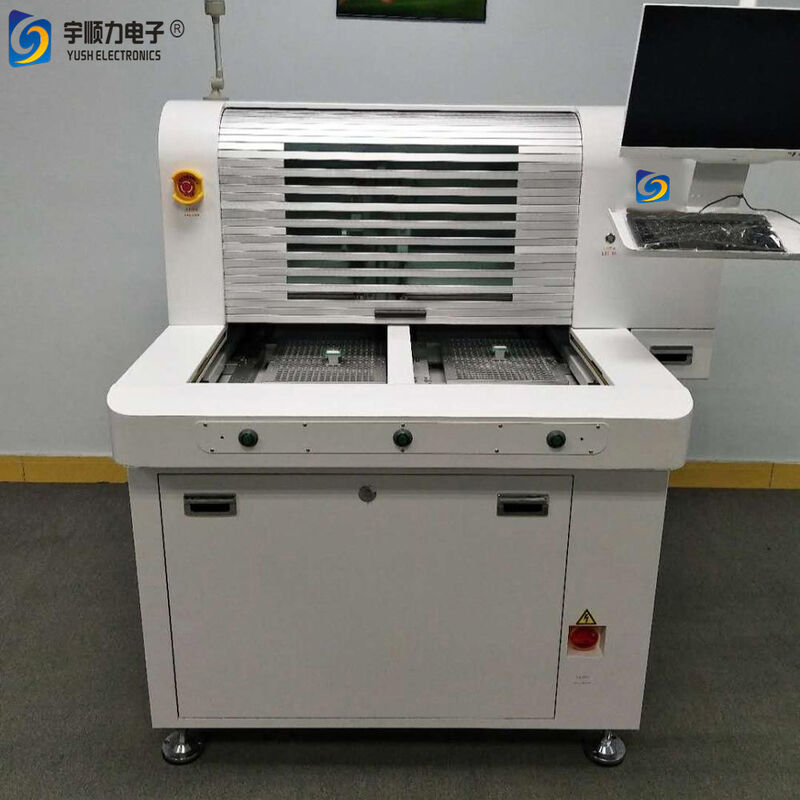

Высокоскоростной станок для фрезеровки печатных плат YSVC-650 Универсальный инструмент для фрезеровки печатных плат

Высокоскоростной стабильный станок для фрезеровки печатных плат YSVC-650 Универсальный инструмент для фрезеровки печатных плат

Лазерный станок для разделения печатных плат YSVC-650 от YUSH Technology предназначен для точной резки гибких печатных плат и органических покрытий без необходимости использования пресс-форм или фиксации защитных пластин. Наши УФ-лазерные станки для резки FPC пользуются доверием клиентов в индустрии печатных плат благодаря своей надежности и производительности.

Применение

Идеально подходит для гибких печатных плат (FPC), RF-плат, CVL-материалов и резки тонкой фанеры. Подходит для обработки кремния, керамики, стекла и различных подложек с исключительной точностью.

Ключевые особенности

Собственное управляющее программное обеспечение с интуитивно понятным интерфейсом и широкими функциональными возможностями
Способность обрабатывать любую графику и резать различные толщины и материалы с полной иерархической синхронизацией
Оптимизированная оптическая система обеспечивает высокое качество луча и точную резку с минимальным размером сфокусированного пятна
Высокопроизводительный УФ-лазер с отличным качеством луча и характеристиками пиковой мощности
Минимальное тепловое воздействие без расслоения, обеспечивающее точные, гладкие разрезы с крутыми боковыми стенками
Вакуумная фиксация образца устраняет необходимость в защитных пластинах пресс-форм, повышая эффективность обработки
Функции автоматической коррекции, позиционирования, резки нескольких плат, измерения и компенсации толщины
Превосходная однородность обработки с минимальными колебаниями глубины для сложной графики

Технические характеристики

Тип лазера	Твердотельный УФ-лазер
Длина волны лазера	355 нм
Мощность лазера	10 Вт
Максимальный формат обработки	610 мм × 500 мм (24" × 18")
Максимальная скорость платформы XY	50 м/мин
Точность позиционирования	±3 мкм
Повторяемость	±1 мкм
Точность системы	±20 мкм
Диапазон сканирования гальванометра	50 мм × 50 мм
Толщина резки	<1 мм
Требования к питанию	220 В переменного тока, 50 Гц/2,2 кВт или трехфазное 380 В, 50 Гц/5,5 кВт
Требования к воздуху	516 м³/ч
Размеры	1818 мм × 2317 мм × 1550 мм
Вес	3500 кг
Рабочая температура	20°C ±2°C
Влажность	<60% относительной влажности, без конденсации
Система управления	Промышленное оборудование с гибким программным обеспечением для обработки, картой управления движением и управлением IPC
Совместимость данных	Стандартный G-код, данные Gerber, файлы CAD

Краткие характеристики

Максимальная длина платы	610 × 500 мм
Размер упаковки	1818 мм × 2317 мм × 1550 мм
Толщина	1 мм
Источник питания	220 В переменного тока, 50 Гц/2,2 кВт или трехфазное 380 В, 50 Гц/5,5 кВт
Рабочее давление воздуха	516 м³/ч
Вес	3500 кг
Область применения	Все платы V-CUT SMD PCB FPC
