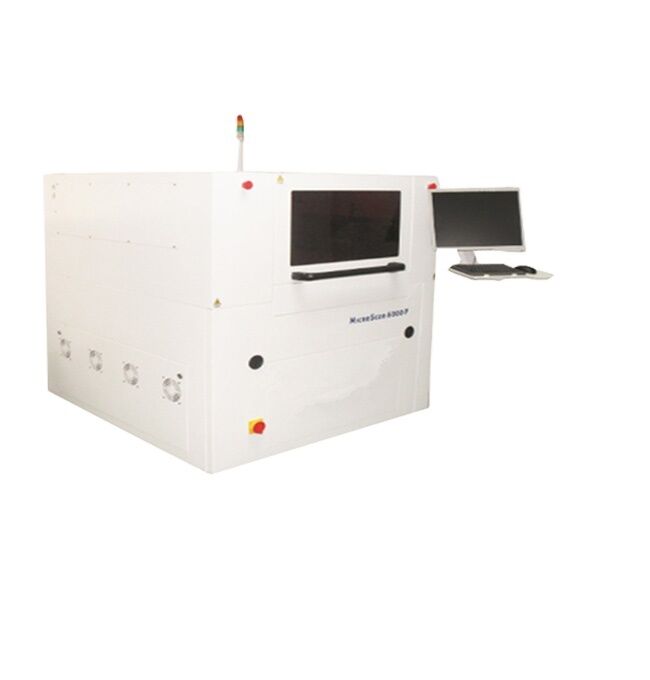

Он-лайн станок для резки печатных плат

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: YUSH

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $50,000-100,000 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Машина для разделки ПКБ с гарантией, резчик печатных плат онлайн, Станок для резки печатных плат для электроники


Масса:	1600 кг	Власть:	3 КВт
Напряжение:	380 В, 110 В	Размер машины:	100012001533 мм
Максимальный размер платы:	350*350 мм	Толщина печатной платы:	0,4-6 мм
Высота передачи:	900±50 мм	Скорость передачи:	1500mm/s (максимальное) /adjustable
Скорость режущего шпинделя:	60 000 об/мин/мин	Скорость резания:	1-200 мм/с
Точность резки:	± 0,5 мм	Повторите точность позиционирования:	±0,01 мм
Координатная скорость движения:	1000 мм/с	Подача воздуха:	5-8 кг/см2
Источник питания:	380 В переменного тока ± 5%, 50/60 Гц

Масса:	1600 кг
Власть:	3 КВт
Напряжение:	380 В, 110 В
Размер машины:	100012001533 мм
Максимальный размер платы:	350*350 мм
Толщина печатной платы:	0,4-6 мм
Высота передачи:	900±50 мм
Скорость передачи:	1500mm/s (максимальное) /adjustable
Скорость режущего шпинделя:	60 000 об/мин/мин
Скорость резания:	1-200 мм/с
Точность резки:	± 0,5 мм
Повторите точность позиционирования:	±0,01 мм
Координатная скорость движения:	1000 мм/с
Подача воздуха:	5-8 кг/см2
Источник питания:	380 В переменного тока ± 5%, 50/60 Гц

Он-лайн станок для резки печатных плат

Машина для резки платы электронной схемы

Многофрезерный нож Высокоскоростная машина для отделки панелей ПКБ с линейным маршрутизатором с линейными проводами / BladeYSV-7A

Онлайн-машина для отделки ПКБ, специально предназначенная для резки компонентов ПКБА (панели) на отдельные части, с установкой на рельсах без резки с помощью гига.Готовы к немедленной интеграции в производствоОснащенный ESD статическим мониторингом, резкой обратной связью напряжения и автоматической сменой инструмента, достигая максимальной скорости 60 000 оборотов в минуту.обеспечивает быстрое и точное программирование.

Технические спецификации

Модель	YSV-7A
Размер машины	100012001533 мм
Максимальный размер ПКБ	350*350 мм
Толщина ПКБ	0.4-6 мм
Высота трансмиссии	900±50 мм
Направление передачи	Слева → направо
Скорость передачи	1500 мм/с (макс.), регулируемый
Тип пищевой тарелки	Рельсы-проводники для перевозки по секции
Регулирование ширины рельса	Автоматический
Позиционирование ПКБ	Застегивание верхней и нижней рулевой рельсы
Система отбора	360° система вращающейся зажимы; максимум 2 группы вакуумных всасывающих сосудов, максимум 4 группы ESD-устройств транспортировки ремней/устройств передачи партийных панелей
Отрезающий шпиндель/скорость	Германия KAVO, 60 000 оборотов в минуту
Тип охлаждения	Сжатие воздуха
Наблюдение за ЕСД	Да, да.
Автоматическая смена инструмента	Да, да.
Снижение стрессовой реакции	Да, да.
Проверка разрыва лезвия	Да, да.
Скорость резки	1-200 мм/с
Точность резки	±0,5 мм
Точность повторного позиционирования	± 0,01 мм
Координация скорости движения	1000 мм/с
Тип наружной пластины	Устройство для транспортировки ремней ESD/передачи панелей партии
Тип сбора отходов	С дороги.
Программирование процедуры	Импорт/редактирование графического программы GERBER через визуальную систему
Доставка воздуха	5-8 кг/см2
Силовое питание	AC380V±5%, 50/60Hz, 3KW

Ключевые особенности

Автоматическая система смены инструментов
Наблюдение за ESD для статической защиты
Контроль обратной связи напряжения
Работа в автоматическом режиме производства
Интеграция статистических функций SPC с системами управления ERP
Факультативная функция взрывостойкости пылесоса

Система резки высокой надежности

Германия KAVO высокоскоростной шпиндель с максимальной скоростью 60 000 оборотов в минуту, с возможностью мониторинга статического напряжения ESD, обратной связи напряжения резания и автоматической смены инструмента.

Система супервизия

Система высокоточного машинного зрения, включающая немецкую камеру промышленного изображения, линзы Moritex и источник света измерения.и функций позиционирования с высокой стабильностью и способностью противодействовать помехам.

Система с высокой надежностью для захвата ПКБ

Раствор для резки без зажима с диапазоном размеров зажима ПКБ 2 мм. Устройство сбора позволяет быстро загружать / разгружать с высокой стабильностью и низкими эксплуатационными затратами.

Автоматический инструментатор

Стандартный обменник инструментов поддерживает три типа инструментов 3,175 мм, каждый с максимальной грузоподъемностью 10 инструментов. В сочетании с точными системами зажима и подъема;и Z1 оси режущего механизма позволяют автоматизированную смену инструмента.

Система передачи данных ESD ATPD

Решение 1:Разрезанные печатные пластинки доставляются с помощью зажимательной системы на ленточную линию передачи, затем отправляются по линии передачи ESD на сборочную линию или подбираются и загружаются в корпуса продуктов на основе индивидуального манипулятора.

Решение 2:Используйте блок передачи батареи ARM-1 для замены линии передачи ремня, вставьте блок передачи батареи сзади машины и напрямую загрузите панели в блистерную коробку в ARM-1 с помощью зажимательной системы.Это решение предлагает простоту и удобство.

Упаковка и перевозка
