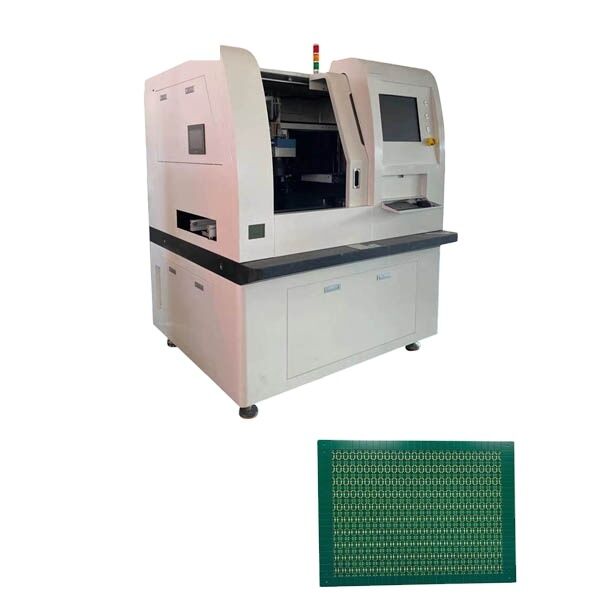

355 нм 10 Вт / 15 Вт высокоточный УФ-лазерный станок для резки FPC/PCB с ПЗС-матрицей

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: YUSH

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $50,000-100,000 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Станок лазерной резки 355 нм, 10 Вт станок для разделки печатных плат, высокоточный лазерный резак FPC


Масса:	1600 кг	Власть:	10 кВт
Напряжение:	220V / 110V	Тип лазера:	УФ-лазер мощностью 10 Вт
Длина волны лазера:	355 нм	Максимальная мощность:	10 Вт / 15 Вт
Частота повторения:	1-250 кГц	ПЗС точность:	0,005 мм
Максимальный работая ряд:	450мм*430мм	Размер точки луча:	00,015 мм ± 0,003 мм
Размеры:	1500ммX1800ммX1660мм	Точность рабочего стола:	± 0,003 мм
Повторение рабочего стола:	±0,002 мм	Диапазон досягаемости стола:	500мм*500мм
Основные компоненты:	ПЛК, двигатель, подшипник, мотор, сосуд под давлением, шестерня, насос

Масса:	1600 кг
Власть:	10 кВт
Напряжение:	220V / 110V
Тип лазера:	УФ-лазер мощностью 10 Вт
Длина волны лазера:	355 нм
Максимальная мощность:	10 Вт / 15 Вт
Частота повторения:	1-250 кГц
ПЗС точность:	0,005 мм
Максимальный работая ряд:	450мм*430мм
Размер точки луча:	00,015 мм ± 0,003 мм
Размеры:	1500ммX1800ммX1660мм
Точность рабочего стола:	± 0,003 мм
Повторение рабочего стола:	±0,002 мм
Диапазон досягаемости стола:	500мм*500мм
Основные компоненты:	ПЛК, двигатель, подшипник, мотор, сосуд под давлением, шестерня, насос

355 нм 10 Вт / 15 Вт высокоточный УФ-лазерный станок для резки FPC/PCB с ПЗС-матрицей

355nm 10W / 15W Высокоточная CCD FPC/PCB УФ-лазерная режущая машина

С идеальным интерфейсом CAM, эта машина поддерживает основные форматы буровых и фрезерных файлов.надежная интеграция с компактной структуройМодульная электронная система управления обеспечивает легкое обслуживание.

Идеальное оборудование для обработки мягких и твердых комбинационных пластин (R-F PCBA), включая гибкие и жестко-гибкие комбинации, обеспечивает повышенную адаптивность и экономическую эффективность.

Приложения для лазерных режущих машин FPC

Резка различных гибких материалов платы и пленки покрытия с чистыми, без карбонизации результатов
Высококачественная скоростная резка жестких материалов толщиной до 1 мм
Минимальные отрыжки из-за процесса разложения и испарения ультрафиолетовым светом
Небольшой тепловой эффект с точными гладкими режущими краями и крутыми боковыми стенами
Способен резать различные материалы подложки, включая кремний, керамику и стекло
Точная гравировка формирования различных функциональных пленок

Характеристики продукции YSV-7A

Чистые и гладкие края после резки
Никаких отломок, пыли или остатков частиц
Высокая точность для небольших дуг и тонких режек
Эффективно снижает уровень неудач формования
Однопроходные резки композитных деталей с несколькими сочетаниями материалов и толщины
Автоматическая регулировка высоты лазерной головки для двойной поверхности FPC обработки

Неконтактная обработка устраняет механические нагрузки и деформации. Линейная моторная платформа предлагает высокую скорость, точность, низкий износ, легкое обслуживание и снижение затрат на обслуживание.

Технические спецификации

Спецификация/модель	YSV-7A
Лазерная голова	SP (США)
Тип лазера	Ультрафиолетовый лазер 10 Вт
Лазерная длина волны	355 нм
Максимальная мощность	10W / 15W
Частота повторения	1-250 кГц
Точность расположения рабочего стола	± 0,003 мм
Точность повторения рабочей таблицы	± 0,002 мм
Диапазон охвата таблицы	500 мм × 500 мм
Точность расположения CCD	00,005 мм
Максимальный рабочий диапазон	450 мм × 430 мм
Размер точки луча	00,015 мм ± 0,003 мм
Размеры (L × W × H)	1500 мм × 1800 мм × 1660 мм
Вес	1800 кг

Источник лазера

Особенности импортированного американского УФ-шока с отличными оптическими характеристиками, длительным сроком службы, простой структурой и легкой эксплуатацией.

Система гальванометра

Использует самую передовую в мире систему гальванометра с обратной связью и автоматическим калибровочным оборудованием для обеспечения эффективности и точности обработки.

Тайшанская зеленая мраморная платформа

Высококачественный "Taishan зеленый" камень, обработанный механически и вручную доработанный для точности.и твердость при сохранении точности под тяжелыми нагрузками- Без ржавчины, кислотоустойчивый и устойчивый к абразии.

Особенности мраморной платформы

Класс точности: уровень "000", плоскость 2μm
Прочность на сжатие: 245-254 Н/мм2
Модуль эластичности: 1,27-1,47 Н/мм2 (выше, чем чугун)
Коэффициент линейного расширения: 4,61 × 10−6/°C
Внутренний коэффициент амортизации: в 15 раз больше, чем у стали, с отличной амортизацией ударов
Прочность на берегу: HS70+ с 5-10-кратной более высокой износостойкостью, чем чугун

Система CCD

Высокоскоростная система получения изображений с высокой точностью позиционирования и сопоставления изображений обеспечивает исключительную точность.

Рабочая платформа

Инвестиции THK (Китай) с высокоточными линейными проводами движения, шаровыми застежками, шаровыми винтами, перекрестными роликовыми ошейниками и приводами от крупнейшего поставщика в отрасли.

Результаты ультрафиолетовой лазерной резки FPC
