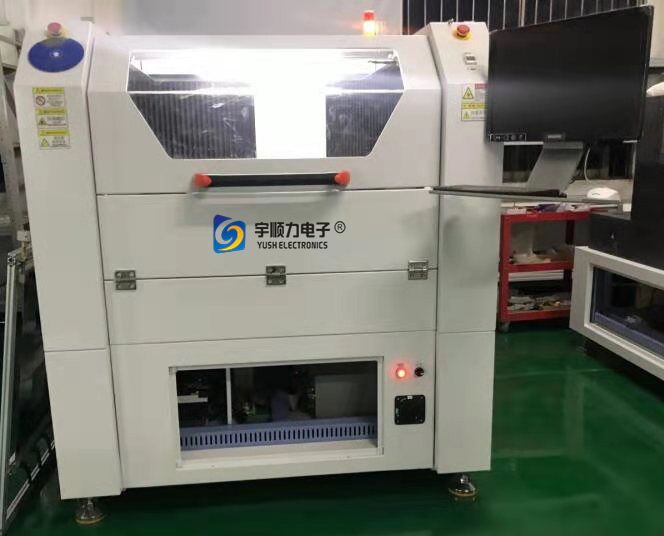

Ультрафиолетовый лазерный депанелизатор платы ПКБ. Ультрафиолетовый лазерный режущий аппарат (YS-GW50)

Name: Ультрафиолетовый лазерный депанелизатор платы ПКБ. Ультрафиолетовый лазерный режущий аппарат (YS-GW50)
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-GW50
Price: 75.00 USD
Availability: InStock

Детали продукта

Место происхождения: Цзянсу, Китай

Фирменное наименование: YUSH

Сертификация: ce

Номер модели: YS-GW50

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $50,000-100,000 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Ультрафиолетовая лазерная пластинка, Ультрафиолетовые лазерные режущие машины для печатных пластин, Лазерная очистительная машина YS-GW50


Масса:	600 кг	Длина волны лазера:	355 нм
мощность лазера:	10 Вт	Максимальный формат обработки:	610 мм х 500 мм
Скорость платформы XY:	50 м/мин	Точность позиционирования:	±3um
Повторяемость:	±1 мкм	Точность системы:	±20мм
Диапазон сканирования гальванометра:	50 мм х 50 мм	Толщина резки:	<1mm>
Источник питания:	220 В переменного тока, 50 Гц/2,2 кВт; трехфазный 380 В 50 Гц / 5,5 кВт	Требование воздуха:	516m3/h
Размеры:	1818 мм x 2317 мм x 1550 мм	температура окружающей среды:	20℃ ±2℃
Влажность:	<60% относительной влажности без конденсации

Масса:	600 кг
Длина волны лазера:	355 нм
мощность лазера:	10 Вт
Максимальный формат обработки:	610 мм х 500 мм
Скорость платформы XY:	50 м/мин
Точность позиционирования:	±3um
Повторяемость:	±1 мкм
Точность системы:	±20мм
Диапазон сканирования гальванометра:	50 мм х 50 мм
Толщина резки:	<1mm>
Источник питания:	220 В переменного тока, 50 Гц/2,2 кВт; трехфазный 380 В 50 Гц / 5,5 кВт
Требование воздуха:	516m3/h
Размеры:	1818 мм x 2317 мм x 1550 мм
температура окружающей среды:	20℃ ±2℃
Влажность:	<60% относительной влажности без конденсации

Ультрафиолетовый лазерный депанелизатор платы ПКБ. Ультрафиолетовый лазерный режущий аппарат (YS-GW50)

Ультрафиолетовая лазерная машина для очистки панели из пластин печатных плат (YS-GW50)

Машина для удаления лазерных панелей из пластиковых пластин YS-GW50 от компании YUSH Technology предназначена для точной резки гибких пластиковых пластин и органических покрытий.Эта передовая система ультрафиолетового лазерного резки исключает необходимость в формах или фиксации защитной пластины, обеспечивая превосходную скорость обработки и точные результаты обработки.

Приложения к машинам

Идеально подходит для точной резки гибких платок (FPC), CVL, RF компонентов и тонких фанеры материалов.и стекло с исключительной точностью.

Ключевые особенности

Специальное программное обеспечение управления с интуитивно понятным интерфейсом и всеобъемлющими функциями
Способно обрабатывать любую графику и резать различные толщины и материалы с синхронизированным иерархическим завершением
Оптимизированный дизайн оптической системы обеспечивает высокое качество луча и уменьшенный размер фокусированного пятна для точной резки
Высокопроизводительный УФ-лазер с оптимальной длиной волны, превосходным качеством луча и высокими характеристиками пиковой мощности
Минимальный тепловой эффект без деламинации, обеспечивающий точные гладкие разрезы с крутыми боковыми стенами
Вакуумная система фиксации образцов исключает необходимость в пластинах защиты от плесени
Возможности автоматической коррекции, позиционирования, резки с несколькими пластинами, измерения толщины и компенсации

Технические спецификации

Лазерная система

Ультрафиолетовый лазерный источник твердого состояния: длина волны 355 нм

Мощность лазера: 10 Вт

Способность обрабатывать

Максимальный формат обработки: 610 mm × 500 mm (24" × 18")

Максимальная рабочая скорость платформы XY: 50 м/мин.

Толщина резки: < 1 мм

Диапазон сканирования гальванометра: 50 мм × 50 мм

Точные показатели

Точность позиционирования: ±3μm

Повторяемость: ± 1 мкм

Точность системы: ±20μm

Потребности в энергии и окружающей среде

Силовое питание	AC220V 50Hz / 2.2KW; Трехфазный 380V 50Hz / 5.5KW
Требования к вентиляции	516 м3/ч
Размеры	1818 мм × 2317 мм × 1550 мм
Температура окружающей среды	20°C ± 2°C
Влажность	< 60% RH неконденсирующий
Амплитуда земли	< 5 мкм
Ускорение вибрации	< 0,05 г
Напряжение на земле	2200 кгф/м2

Управление и программное обеспечение

Специальное для отрасли оборудование с гибким программным обеспечением, специальной картой управления движением и режимом управления IPC.Данные Гербера, и CAD-форматы.

Быстрые спецификации

Максимальная длина доски	610 × 500 мм
Размер упаковки	1818 мм × 2317 мм × 1550 мм
Толщина	1 мм
Силовое питание	AC220V 50Hz / 2.2KW; Трехфазный 380V 50Hz / 5.5KW
Рабочее давление воздуха	516 м3/ч
Сфера применения	Все ПКБ FPC SMD V-CUT
