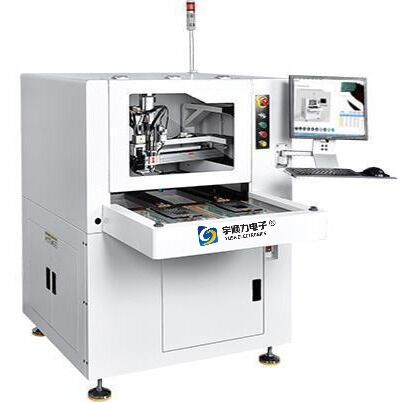

Полный автоматический ПХБ-карта маршрутизатор для PCB сборочной линии

Детали продукта

Место происхождения: Цзянсу, Китай

Фирменное наименование: YUSH

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $16,000-25,000 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                полностью автоматическая машина для разделки ПКБ, Маршрутизатор платы ПКБ для сборочной линии, Автоматическая ПКБ-машина с гарантией


Масса:	900 кг	Рабочий размер:	350 мм х 450 мм
Размер двойного верстака:	700 мм х 450 мм	Скорость сервопривода XY:	0-1000 мм/сек
Z Скорость сервопривода:	0-800 мм/сек	Точность XY:	±0,01 мм
Точность резки:	±0,02 мм	Точность калибровки ПЗС-матрицы:	±0,01 мм
Напряжение пластины:	300uε ниже	Скорость шпинделя:	60 000 об/мин
Диаметр инструмента:	0,8-2,3 мм	Толщина печатной платы:	0,2 мм-6,0 мм
Сила сборника пыли:	3 л.с. (опция 5 л.с.)	Размер пылесборника:	640×785×1760 мм
Размер машины:	1220×1430×1520 мм

Масса:	900 кг
Рабочий размер:	350 мм х 450 мм
Размер двойного верстака:	700 мм х 450 мм
Скорость сервопривода XY:	0-1000 мм/сек
Z Скорость сервопривода:	0-800 мм/сек
Точность XY:	±0,01 мм
Точность резки:	±0,02 мм
Точность калибровки ПЗС-матрицы:	±0,01 мм
Напряжение пластины:	300uε ниже
Скорость шпинделя:	60 000 об/мин
Диаметр инструмента:	0,8-2,3 мм
Толщина печатной платы:	0,2 мм-6,0 мм
Сила сборника пыли:	3 л.с. (опция 5 л.с.)
Размер пылесборника:	640×785×1760 мм
Размер машины:	1220×1430×1520 мм

Полный автоматический ПХБ-карта маршрутизатор для PCB сборочной линии

Высокоточное автоматизированное решение для отделки ПКБ, предназначенное для эффективной интеграции сборочной линии ПКБ с возможностью двойного рабочего стола.

Технические спецификации

Рабочий размер одной стороны	350 мм × 450 мм
Двойные рабочие столы	700 мм × 450 мм
Сменная скорость сервопривода X-Y	0-1000 мм/сек
Z Сменная сервоскорость	0-800 мм/сек
Точность повторения X-Y	± 0,01 мм
Точность резки	±0,02 мм
Точность калибровки камеры CCD	± 0,01 мм
Значение напряжения пластин	300uε ниже
Скорость вращения шпинделя NSK	Максимум 60 000 оборотов в минуту
Диаметр инструмента	0.8-2.3 мм
Толщина резки платы ПКБ	00,2-6,0 мм.
Мощность пылесоса	3 л.с. (вариант 5 л.с.)
Размер шкафа для сбора пыли	640 мм × 785 мм × 1760 мм (D × W × H)
Размер машины	1220 мм × 1430 мм × 1520 мм (D × W × H)
Масса главного двигателя + пылесос	900 кг

Конфигурация устройства

Структура двойного рабочего стола

YSL-880L имеет двойную сдвижную рельсу и цилиндрную двойную платформу для одновременной обработки различных типов продукции, что значительно сокращает время ожидания обработки пластины.Конфигурируемая как двойная платформа или большая одиночная платформа для повышения гибкости эксплуатации.

Нижняя система вакуумного шпинделя

Высокоскоростной импортированный шпиндель для минимального напряжения резки, высокой точности и быстрого ответа
Система обнаружения фрезерного резчика для мониторинга в режиме реального времени и предотвращения продолжения работы после резки
Усовершенствованная система зрения с однородным кольцевым источником света и регулировкой яркости для превосходного распознавания точек Mark на различных отделках ПКБ, включая оловянную покрытие, медную покрытие, золотую покрытие,и распыление олова
Функция визуальной компенсации контрапункта для повышения точности

Оптимизированная структура режима всасывания

Конструкция уплотнения воронки с 45-градусным углом всасывания уменьшает внутренний вихрь пыли для эффективного удаления мусора.

Специальный контроллер CNC

Независимый контроллер с ЧПУ интегрирует функции управления с исключительной стабильностью, высокой точностью, быстрой передачей отклика и сильными возможностями противодействия помехам.

Высокоэффективная система сбора пыли

YSL-880L использует высокоэффективный двигатель и конструкцию ветровых лопастей с большой всасывающей способностью.Уровень шума регулируется в пределах 80 децибел.
