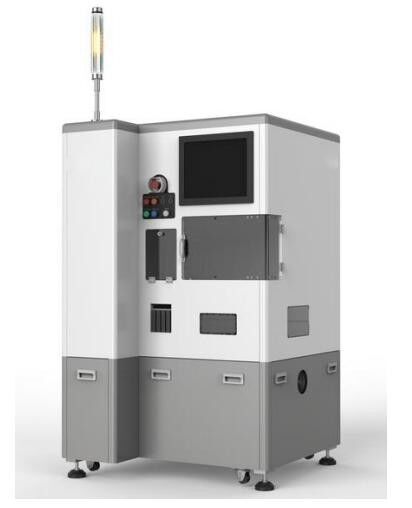

SMT высокоскоростная полуавтоматическая машина для резки для производственной линии

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: YUSH

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $19,000-22,000 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT высокоскоростная машина для резки, полуавтоматическая машина для разделения печатных плат, машина для резки производственной линии с гарантией


Масса:	850 кг	Власть:	10 кВт
Напряжение:	220 В/110 В	Ход Y-osи:	310 мм
Размеры:	104010801750 мм	Расход воздуха:	200 л/мин
Мощность машины:	4 кВт	Давление воздуха:	0,5-0,6 МПа
Максимальный диаметр материала:	300 мм	Мощность шпинделя:	2,4 KW
Скорость шпинделя:	60,000 оборотов в минуту	Точность позиционирования:	0,001 мм
Скорость резания:	0,05-400 мм/сек	Стандартное лезвие:	2 дюйма
Макс Блейд:	3 дюйма

Масса:	850 кг
Власть:	10 кВт
Напряжение:	220 В/110 В
Ход Y-osи:	310 мм
Размеры:	104010801750 мм
Расход воздуха:	200 л/мин
Мощность машины:	4 кВт
Давление воздуха:	0,5-0,6 МПа
Максимальный диаметр материала:	300 мм
Мощность шпинделя:	2,4 KW
Скорость шпинделя:	60,000 оборотов в минуту
Точность позиционирования:	0,001 мм
Скорость резания:	0,05-400 мм/сек
Стандартное лезвие:	2 дюйма
Макс Блейд:	3 дюйма

SMT высокоскоростная полуавтоматическая машина для резки для производственной линии

Высокоскоростной полуавтоматический аппарат для резки SMT для производственной линии

Система резки использует тонкое режущее лезвие, установленное на высокоскоростном шпинделе, для точной резки материалов, включая стекло, керамику, полупроводниковые чипы, печатные платы, рамки проводов EMC и другие подложки с исключительной точностью.

Процедуры эксплуатации

Пластина или полоска

Монтаж на ленту

Резка

Очистка

УФ-разделение

Описание полуавтоматической системы резки

Полуавтоматическая система резки включает ручную загрузку и выгрузку, автоматизируя при этом основной процесс резки. Эта система не включает функции автоматической очистки или сушки.

Основные процедуры

Подача вручную

Выравнивание положения

Автоматическая резка

Выгрузка вручную

Оператор вручную помещает режущий материал на рабочую платформу
Автоматическая калибровка положения резки
Нажмите кнопку "Пуск", чтобы автоматически завершить процесс резки
Оператор вручную снимает готовый материал с рабочей платформы

Применение

Автоматические системы резки широко используются для прецизионной резки полупроводниковых чипов, светодиодных чипов, каркасов выводов EMC, печатных плат, ИК-фильтров, сапфирового стекла и тонких керамических пластин.

Керамическая подложка

Силиконовый каучук

Каркас выводов

Кремниевая пластина

Печатная плата

Стекло

Требования к эксплуатации

Используйте чистый сжатый воздух с атмосферной точкой росы от -10°C до -20°C, остаточным содержанием масла 0,1 ppm и точностью фильтрации выше 0,01 мкм/99,5%
Работайте при температуре окружающей среды от 20°C до 25°C с диапазоном колебаний, контролируемым в пределах ±1°C
Поддерживайте температуру режущей воды в диапазоне от 22°C до 27°C (вариация ±1°C) и охлаждающей воды от 20°C до 25°C (вариация ±1°C)
Избегайте внешних ударов и вибраций; не устанавливайте рядом с высокотемпературными устройствами, такими как вентиляторы или вентиляционные отверстия, или оборудованием, выделяющим масляный туман
Строго следуйте предоставленному руководству по эксплуатации продукта

Особенности полуавтоматической системы резки YSL-1000SD

Интерфейс управления	Сенсорный ЖК-дисплей с простым дизайном интерфейса, поддержка нескольких языков (китайский, английский, корейский)
Максимальный размер материала	Возможность резки с высокой точностью до 300 мм в диаметре
Конструкция	Конструкция с высокой жесткостью, обеспечивающая точность и стабильность во время процесса резки
Система выравнивания	Автоматическое выравнивание по CCD
Система мониторинга	Мониторинг в реальном времени давления воздуха, давления воды, значений тока для предотвращения повреждения шпинделя
Режущий шпиндель	2,4 кВт × 1 шт. (Максимум: 60 000 об/мин)
Точность позиционирования	Точность повторного позиционирования 0,001 мм
Скорость резки	0,05 ~ 400 мм/сек
Стандартное лезвие	2 дюйма (Максимум: 3 дюйма)

Совместное использование корпуса

Дополнительное оборудование

Функция обнаружения повреждения лезвия
Функция автоматической настройки
Функция визуализации резки
Совместимость с режущим лезвием 3 дюйма

Сравнение емкости платформы

Стандартные 8-дюймовые рабочие платформы вмещают только 2 детали материала. Модели SDS1000/ADS2000 оснащены 12-дюймовыми патронами, способными удерживать 4 детали за цикл, что сокращает время загрузки, позволяет работать с более крупными изделиями и повышает эффективность более чем на 8%.
