Name: Two-slide Separator for PCB Board Cutting-YSVC-650
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSVC-650
Price: 9 USD
Availability: InStock

Детали продукта

Место происхождения: Цзянсу, Китай

Фирменное наименование: YUSH

Номер модели: YSVC-650

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $9,000 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                PCB depaneling machine two-slide separator, YSVC-650 PCB board cutter, PCB separator with warranty


Масса:	600 кг	Размеры:	1220мм * 1450мм * 1420мм
Смещение высоты:	60 ~ 110 мм	Размер печатной платы:	322 мм * 322 мм
Толщина печатной платы:	5 мм	Скорость шпинделя:	50000об/мин/мин
Скорость резания:	100 мм/с	управлять скоростью:	3000мм/с
Точность резки:	0,01 мм	Точность оси:	0,001 мм
Власть:	2,2 кВт переменного тока, 380 В	Давление воздуха:	2 ~ 5 кг/см2
Мощность двигателя:	400 Вт	вакуумная сила:	2,2 кВт переменного тока 380 В
Рабочая зона:	680 мм * 360 мм * 50 мм

Масса:	600 кг
Размеры:	1220мм * 1450мм * 1420мм
Смещение высоты:	60 ~ 110 мм
Размер печатной платы:	322 мм * 322 мм
Толщина печатной платы:	5 мм
Скорость шпинделя:	50000об/мин/мин
Скорость резания:	100 мм/с
управлять скоростью:	3000мм/с
Точность резки:	0,01 мм
Точность оси:	0,001 мм
Власть:	2,2 кВт переменного тока, 380 В
Давление воздуха:	2 ~ 5 кг/см2
Мощность двигателя:	400 Вт
вакуумная сила:	2,2 кВт переменного тока 380 В
Рабочая зона:	680 мм * 360 мм * 50 мм

Two-slide Separator for PCB Board Cutting-YSVC-650

Two-slide Separator for PCB Board Cutting - YSVC-650

Professional two-slide separator designed for precision PCB board cutting and depaneling applications.

Machine Specifications

Physical Dimensions

Dimensions (W × D × H): 1220mm × 1450mm × 1420mm

Height Offset: 60-110mm

Manipulator System

Motor Type: JiaBao series

Positioning Repeatability: 0.001mm

Axis Working Area (Max): 680mm × 360mm × 50mm

Work Station

PCB Fixation: Standard, specialization

PCB Loading/Unloading: Manual

PCB Size (Max): 322mm × 322mm

PCB Thickness (Max): 5mm

Fixturing System

Rigidity Fixturing: Standard

Fixturing Fixation: Mechanical

Spindle Motor

Power: 400W

Spindle Speed: 50,000 rpm/min

Protection: Self / Wind cooling

Cutter Change: Specialization

Routing Capability

Cutting Speed (Max): 100mm/s

Driving Speed (Max): 3000mm/s

Cutting Precision: 0.01mm

Vacuum System

Vacuum Power: 2.2KW AC 380V

Vacuum Plumb: Standard

Utilities

Power: 2.2KW AC380V

Air Supply Pressure: 2-5 KG/cm²

Programming & Control Features

Program Editing

Inline program editing
Function edit: Line, arc, circular, U-curve
Program storage: HDD

Vision & Automation

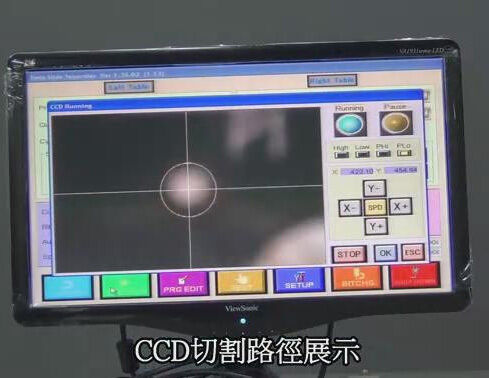

SONE color CCD vision system
Automatic milling cutter offset
Automatic vacuum setup

Operation Monitoring

Machine state indicator
Automatic tool life detection and usage time testing
Motor protection: Overheating, overload, low voltage protection
Motor overload checking: Overload, line normal, low voltage protection
Automatic tool usable time detection
Data statistics: Separate board model, separating count, diverse counting methods
Error recording: Software automatically records all alarms and machine memory

Accuracy Specifications

Axis Precision: 0.001mm

Cutting Precision: 0.1mm

Safety Features
