YS-SL6060 Лазерная режущая машина для листов металла

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: YUSH

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $20,000 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                лазерная резачка для листов металлических штемпелей, Лазерная машина для разделки ПКБ, Стенцильная режущая машина с гарантией


Масса:	1500 кг	Власть:	10 кВт
Напряжение:	220 В/380 В	Размеры:	Д1680Ш1500В1630мм
Номинальная мощность:	2 кВт	Пиковая мощность:	6кВт
Точность платформы:	± 3 мкм	Повторяемость платформы:	± 1,5 мкм
Скорость платформы:	≤300мм/с	Определение местоположения:	0,1 мкм
Резать ряд:	Х 600 мм * Y 600 мм	размер стола:	Х 620 мм * Y 620 мм
Толщина резки:	≤0,5 мм	Диаметр фокуса:	25-30 мкм
мощность лазера:	50 Вт	Длина волны:	1070 мм
Вес лазера:	20 кг

Масса:	1500 кг
Власть:	10 кВт
Напряжение:	220 В/380 В
Размеры:	Д1680Ш1500В1630мм
Номинальная мощность:	2 кВт
Пиковая мощность:	6кВт
Точность платформы:	± 3 мкм
Повторяемость платформы:	± 1,5 мкм
Скорость платформы:	≤300мм/с
Определение местоположения:	0,1 мкм
Резать ряд:	Х 600 мм * Y 600 мм
размер стола:	Х 620 мм * Y 620 мм
Толщина резки:	≤0,5 мм
Диаметр фокуса:	25-30 мкм
мощность лазера:	50 Вт
Длина волны:	1070 мм
Вес лазера:	20 кг

YS-SL6060 Лазерная режущая машина для листов металла

Лазерно-гравировальный станок для листового металла YS-SL6060

Высокопроизводительная система лазерной резки на волоконном лазере, разработанная для точного производства трафаретов из листового металла и шаблонов SMT.

Ключевые особенности

Инновационная система сбора отходов: Усовершенствованная система удаления стружки, шлака и железной пыли повышает стабильность оборудования и срок его службы
Высокомощный волоконный лазер: Технология твердотельных лазеров с полупроводниковой накачкой для эффективной резки различных металлических материалов
Индивидуальные технологические решения: Профессиональная конструкция оснастки, адаптируемая к различным размерам и формам материалов

Описание оборудования

Название станка	Высокоскоростной станок для лазерной резки листового металла
Модель	YS-SL6060
Применение	Шаблоны SMT, прецизионные металлические детали
Цвет станка	Кремово-белый
Общий вес	Приблизительно 1500 кг
Физические размеры	Д1680 × Ш1500 × В1630 мм
Платформа	Гранитное основание с высокой стабильностью и надежностью
Общая мощность	Номинальная: 2 кВт, пиковая: 6 кВт

Технические характеристики

Точность позиционирования платформы	±3μm
Повторяемость позиционирования платформы	±1.5μm
Скорость перемещения платформы	≤300 мм/с
Вариативность определения местоположения	0.1μm
Диапазон резки	X 600 мм × Y 600 мм
Размер стола	X 620 мм × Y 620 мм
Толщина резки	≤0.5 мм (справочное значение)
Диаметр фокуса	25-30μm
Лучшая эффективность резки	До 9400 синтетических апертур/час, 13000-14000 стандартных апертур/час

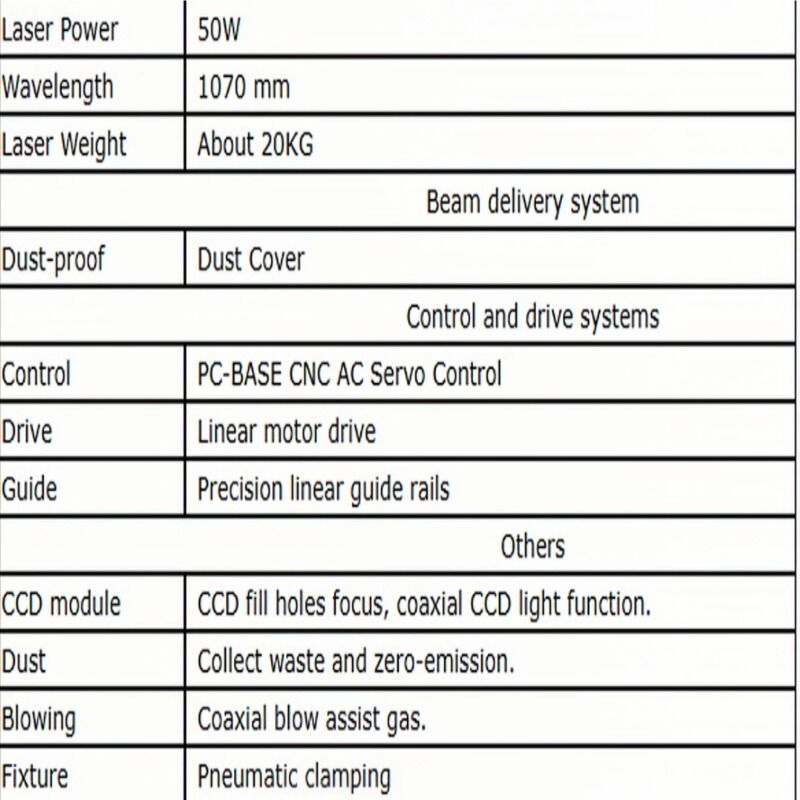

Спецификация конфигурации

Мощность лазера	50 Вт
Длина волны	1070 нм
Вес лазера	Приблизительно 20 кг
Система доставки луча	Пылезащитный кожух
Система управления	Управление ПЛК на базе ПК с сервоприводом переменного тока
Приводная система	Линейный моторный привод
Направляющая система	Прецизионные линейные направляющие
CCD-модуль	Фокусировка CCD для заполнения отверстий, функция коаксиального освещения CCD
Система пылеудаления	Сбор отходов и нулевые выбросы
Система обдува	Коаксиальный вспомогательный газ для обдува
Оснастка	Пневматический зажим

Программное обеспечение

Программное обеспечение	YUSH Mark
Язык	Китайский/Английский
Среда применения	Windows XP
Формат файла	DXF, CNC
Мониторинг выполнения	Время резки, количество отверстий для резки, вспомогательный газ, состояние резки

Функции программного обеспечения:

Поддержка ЧПУ для прямого открытия документов, файлов DXF, файлов Gerber с возможностью выбора, поворота и зеркального отображения
Поддержка создания баз данных различных параметров резки для различных толщин стали
Возможности оптимизации пути документа
Функция автоматической записи и запроса элементов резки

Требования к окружающей среде

Требования к питанию: Стабилизатор (однофазный AC 220V, 10 кВА) с колебаниями напряжения не более ±5%
Требования к заземлению: Независимое стабильное заземление без помех (заземляющий провод 6 мм²)
Условия окружающей среды: Подача чистым кислородом, безмасляный газ, температура окружающей среды 24-26°C, относительная влажность ниже 60%, чистая среда
