                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Трафаретный принтер SMT, машина для паяльной пасты, Автоматический печатный принтер с печатными листовками на ПКБ


Масса:	1000 кг	Власть:	10 кВт
Напряжение:	220 В, 110 В, переменный ток: 220±10%, 50/60 Гц	Размеры:	115813621463 мм
Максимальный размер платы:	400*340 мм	Минимальный размер PCB:	50*50 мм
Толщина печатной платы:	0.4-6 mm	Максимальная масса ПКБ:	3 кг
Зазор PCB:	15 мм	Давление скребка:	0,5-10 кг
Скорость скребка:	10-200 мм/сек	Повторная точность:	±0,01 мм
Точность печати:	±0.025 mm	Время цикла:	<8 секунд
Подача воздуха:	4-6 кгс/см2

Масса:	1000 кг
Власть:	10 кВт
Напряжение:	220 В, 110 В, переменный ток: 220±10%, 50/60 Гц
Размеры:	115813621463 мм
Максимальный размер платы:	400*340 мм
Минимальный размер PCB:	50*50 мм
Толщина печатной платы:	0.4-6 mm
Максимальная масса ПКБ:	3 кг
Зазор PCB:	15 мм
Давление скребка:	0,5-10 кг
Скорость скребка:	10-200 мм/сек
Повторная точность:	±0,01 мм
Точность печати:	±0.025 mm
Время цикла:	<8 секунд
Подача воздуха:	4-6 кгс/см2

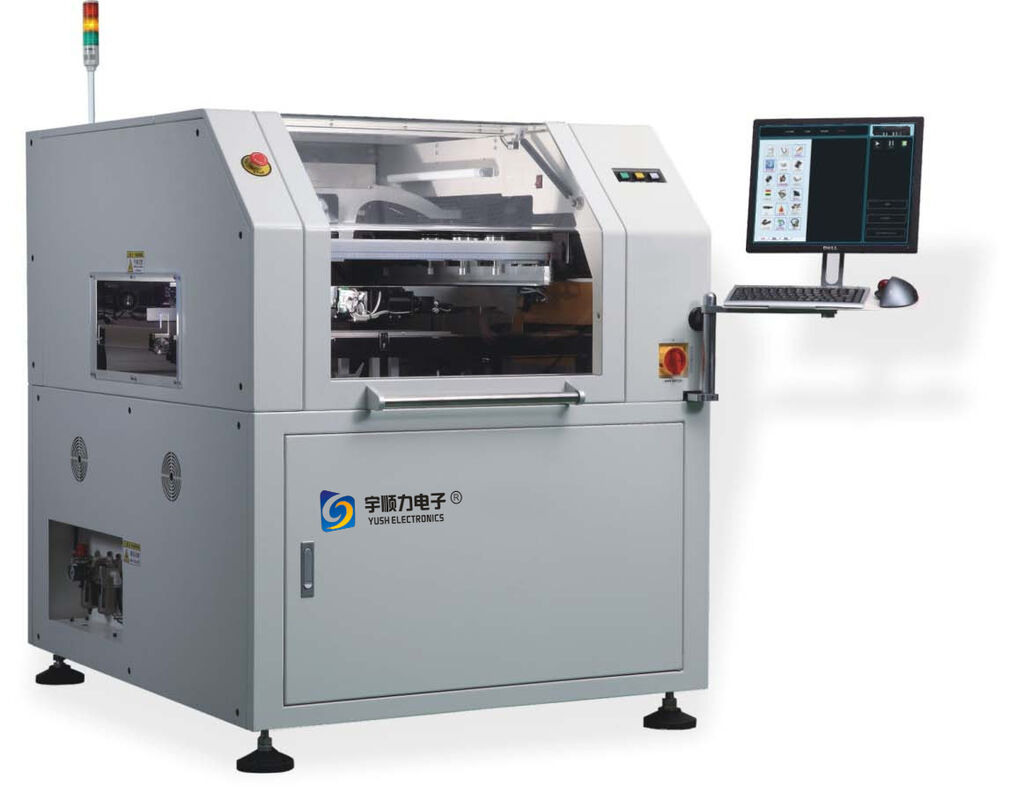

Автоматический трафаретный принтер SMT/Машина для паяльной пасты

Автоматический трафаретный принтер SMT/машина для пайки

Обзор продукта

Высокоточная автоматизированная система трафаретной печати для нанесения паяльной пасты в процессах сборки печатных плат SMT.

Технические характеристики

Параметр	Спецификация
Модель	YS-G5
Макс. размер печатной платы	400×340 мм
Мин. размер печатной платы	50×50 мм
Толщина печатной платы	0,4-6 мм
Макс. вес	3 кг
Зазор печатной платы	15 мм
Тип зажима печатной платы	Верхний плоский (ручной верхний край) гибкий зажим
Поддержка печатной платы	Магнитный штифт/блок равной высоты/подъемная платформа с ручной регулировкой
Конвейерная стадия	Направляющая рельса из одной части
Направление транспортировки	Слева направо/справа налево/слева налево/справа направо
Регулировка ширины конвейера	Авто
Тип ракеля	Ракель/стальной скребок (угол 45/55/60°), пользовательский
Автоматический контроль давления	0,5-10 кг
Длина ракеля	Д=280 мм, пользовательский
Скорость ракеля	10-200 мм/сек
Направление движения	Движение по оси Y
Точность повторения	±0,01 мм
Точность печати	±0,025 мм
Время цикла	<8 сек (без учета времени печати и очистки)
Тип реперной метки	Стандартная форма опорной точки, пользовательское изображение
Размер реперной метки	0,5-4 мм
Количество меток	Системы позиционирования по 2 или 4 меткам
Поиск меток	Автоматический
Тип разделения	Нормальный/вакуумный
Скорость разделения	0-20 мм/с
Расстояние разделения	0-20 мм
Тип очистки	Усиленная вакуумная адсорбция; три режима: сухой, влажный и вакуумный
Очищающая головка	Антиабразивный материал
Направление движения	Движение по оси Y
Переналадка продукта	<3 мин
Настройка нового продукта	<5 мин
Операционная система	Windows XP/Win 7
Подача воздуха	4-6 кгс/см²
Источник питания	AC220±10% 50/60Hz 2,5 кВт
Вес	1000 кг
Размер одного блока	1158×1362×1463 мм
Размер стыковки	/

Ключевые особенности

Высокоточная автоматизированная печать с точностью ±0,025 мм
Быстрое время цикла менее 8 секунд для максимальной производительности
Автоматическая регулировка ширины конвейера и распознавание реперных меток
Трехрежимная система очистки (сухая, влажная и вакуумная)
Быстрая переналадка продукта менее чем за 3 минуты
Гибкая обработка печатных плат различных размеров и толщин

Упаковка и доставка

Надежно упаковано в фанерные ящики для безопасной международной доставки.

Отрасли применения

Идеально подходит для производства электроники, сборки печатных плат, производственных линий SMT и систем автоматического размещения электронных компонентов.
