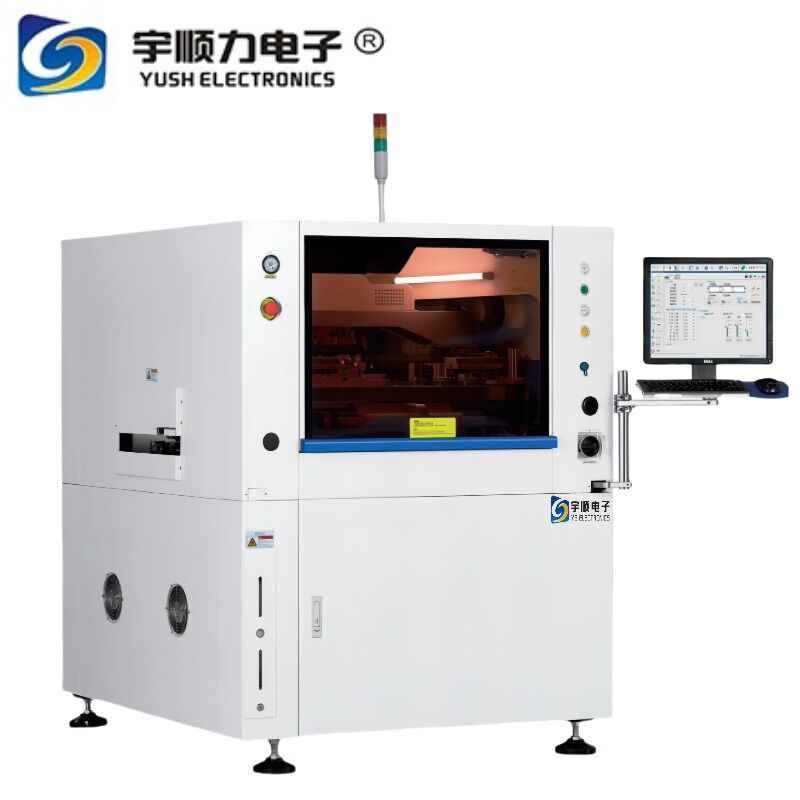

Name: YS-G9 Полностью автоматический принтер для паяльной пасты Белый
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-G9
Price: 10.00 USD
Availability: InStock

Детали продукта

Место происхождения: Цзянсу, Китай

Фирменное наименование: YUSH

Номер модели: YS-G9

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $10,000-10,900 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Полностью автоматический печатный станок для паяния, YS-G9 принтер для паяльной пасты, Машина для разделки ПКБ с гарантией


Масса:	1000 кг	Максимальный размер доски:	450*340 мм
скорость перевозки:	900±40mm	Скорость печати:	10 ~ 200 мм/сек
Источник питания:	AC:220 ±10%,50/60Hz 2,2 КВт	Размер машины:	1530 ((H) мм
длина машины:	1172 ((L) мм	Ширина машины:	1385 ((W) мм
Рабочая температура:	-20 ℃ ~+45 ℃	Повторите точность позиции:	±10 мкм при 6 σ, КФК≥2,0
Точность печати:	±18 мкм при 6 σ, КФК≥2,0	Толщина доски:	0.4~6mm
максимальная масса доски:	3 кг	Давление воздуха:	4~6 кгф/см2
Расход воздуха:	Около 5 л/мин

Масса:	1000 кг
Максимальный размер доски:	450*340 мм
скорость перевозки:	900±40mm
Скорость печати:	10 ~ 200 мм/сек
Источник питания:	AC:220 ±10%,50/60Hz 2,2 КВт
Размер машины:	1530 ((H) мм
длина машины:	1172 ((L) мм
Ширина машины:	1385 ((W) мм
Рабочая температура:	-20 ℃ ~+45 ℃
Повторите точность позиции:	±10 мкм при 6 σ, КФК≥2,0
Точность печати:	±18 мкм при 6 σ, КФК≥2,0
Толщина доски:	0.4~6mm
максимальная масса доски:	3 кг
Давление воздуха:	4~6 кгф/см2
Расход воздуха:	Около 5 л/мин

YS-G9 Полностью автоматический принтер для паяльной пасты Белый

YS-G9 Полностью автоматический принтер паяльной пасты

Технические характеристики машины

Параметр	Спецификация
Точность повторного позиционирования	±10 мкм при 6σ, CPK ≥ 2.0
Точность печати	±18 мкм при 6σ, CPK ≥ 2.0
Время цикла NCP (без очистки/печати)	7 секунд
Время цикла HCP (включая очистку/печать)	18 секунд на изделие
Время технологического цикла	4 минуты
Время цикла транспортной линии	2 минуты

Параметры обработки подложки

Параметр	Спецификация
Максимальный размер платы	450 × 340 мм
Минимальный размер платы	50 × 50 мм
Толщина платы	0,4 - 6 мм
Механический диапазон камеры	450 × 340 мм
Максимальный вес платы	3 кг
Зазор по краю платы	2,5 мм
Высота платы	15 мм сверх выступов
Скорость транспортировки	900 ± 40 мм/с
Максимальная скорость транспортировки	1500 мм/с (сегментное управление)
Направление транспортировки	Направляющая шина для транспортировки одной секции/одна ступень

Параметры печати

Параметр	Спецификация
Скорость печати	10 - 200 мм/сек
Давление печати	0,5 - 10 кг
Режим печати	Один/Два
Тип ракеля	Резиновый/Лезвие ракеля (угол 45/55/60)
Отрыв	0 - 20 мм
Скорость отрыва	0 - 20 мм/сек
Размер рамки трафарета	470 × 370 мм - 737 × 737 мм (Толщина: 20-40 мм)
Режим позиционирования стальной сетки	Автоматическое позиционирование по оси Y

Параметры очистки

Параметр	Спецификация
Система очистки	Три режима: сухой, влажный, вакуумный
Высокоскоростная очистка	Интегрированная и циклическая очистка
Тип системы очистки	Тип бокового распыления
Ход очистки	Автоматическая генерация
Позиция очистки	Предварительная очистка
Скорость очистки	10 - 200 мм/сек
Расход чистящей жидкости	Автоматическая и ручная регулировка
Расход чистящей бумаги	Автоматическая и ручная регулировка

Технические характеристики машины

Параметр	Спецификация
Источник питания	Переменный ток: 220 В ±10%, 50/60 Гц, 2,2 кВт
Давление воздуха	4 - 6 кгс/см²
Расход воздуха	Приблизительно 5 л/мин
Рабочая температура	-20°C до +45°C
Влажность рабочей среды	30% - 60%
Габариты машины (без сигнальной башни)	1530(В) × 1172(Д) × 1385(Ш) мм
Вес машины	Приблизительно 1000 кг
Требования к нагрузке оборудования	650 кг/м²

Детали оборудования

Модель оборудования:YS-G9
Размеры:1172(Д) × 1385(Ш) × 1530(В) мм
Основное питание:Переменный ток: 220 В ±10%, 50/60 Гц, стабильное питание 3 кВт с номинальным током, вилка британского стандарта
Основная подача газа:Стабильный источник промышленного газа с давлением 4,0-6 кгс/см², диаметр трубы 6 мм/8 мм/10 мм/12 мм с универсальным передним соединением
Вес машины:Приблизительно 1000 кг

Условия эксплуатации оборудования

Температура в цеху:-20°C до +45°C
Влажность в цеху:30% - 60%
Защита от статического электричества:Требуется заземление ESD и защита от статического электричества
Несущая способность пола:Должна быть ≥ 650 кг/м² (обратите внимание на проседание пола, если он не на ровной поверхности)
