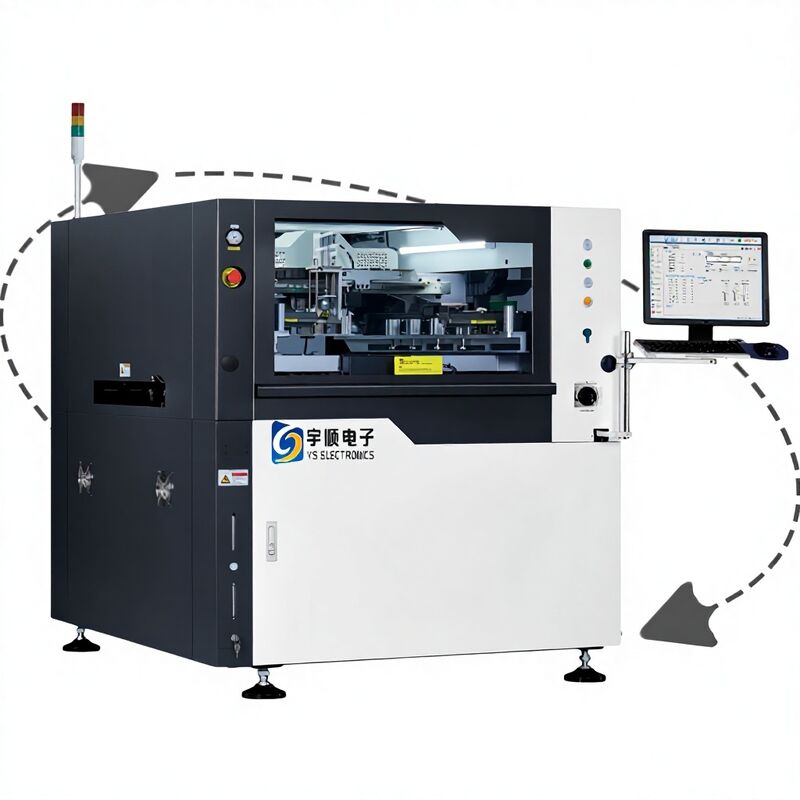

YS-GT Высокоточный полностью автоматический принтер паяльной пасты для печатных плат

Детали продукта

Место происхождения: Цзянсу, Китай

Фирменное наименование: YUSH

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $13,000-16,000 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Высокоточный печатный станок для сварки, полностью автоматический принтер для печатных плат, станция паяльной пасты YS-GT


Масса:	1100 кг	Максимальный размер доски:	510510 мм (дополнительное обновление до: 610510 мм)
Минимальный размер доски:	50*50 мм	скорость перевозки:	1500 мм/с (макс.)
Скорость печати:	10 ~ 200 мм/сек	Давление печати:	0,5~20 кг
Источник питания:	AC:220±10%,50/60Hz 2,2 КВт	Размер машины:	1500 ((H) мм
Давление воздуха:	4~6 кгф/см2	Рабочая температура:	-20 ℃ ~+45 ℃
Повторите точность позиции:	±10 мкм при 6σ, КФК≥2,0	Точность печати:	±18 мкм при 6σ, КФК≥2,0
Толщина доски:	0.4~6mm	максимальная масса доски:	5 кг
длина машины:	1240(Д)мм

Масса:	1100 кг
Максимальный размер доски:	510510 мм (дополнительное обновление до: 610510 мм)
Минимальный размер доски:	50*50 мм
скорость перевозки:	1500 мм/с (макс.)
Скорость печати:	10 ~ 200 мм/сек
Давление печати:	0,5~20 кг
Источник питания:	AC:220±10%,50/60Hz 2,2 КВт
Размер машины:	1500 ((H) мм
Давление воздуха:	4~6 кгф/см2
Рабочая температура:	-20 ℃ ~+45 ℃
Повторите точность позиции:	±10 мкм при 6σ, КФК≥2,0
Точность печати:	±18 мкм при 6σ, КФК≥2,0
Толщина доски:	0.4~6mm
максимальная масса доски:	5 кг
длина машины:	1240(Д)мм

YS-GT Высокоточный полностью автоматический принтер паяльной пасты для печатных плат

Высокоточный полностью автоматический печатный принтер для печатных плат

Полностью автоматический принтер сварной пасты YS-GT обеспечивает исключительную точность и эффективность для приложений сборки печатных плат, обладая передовой автоматизацией и надежными характеристиками производительности.

Спецификации производительности машин

Параметр	Спецификация
Точность повторения позиции	±10μm @6σ, CPK≥2.0
Точность печати	±18μm @6σ, CPK≥2.0
NCP-CT (за исключением очистки и печати)	< 7,5 сек
HCP-CT (включая очистку и печать)	18 шт/ч
Процесс КТ	4 минуты
Трансферная линия CT	2 минуты

Параметры обработки субстрата

Параметр	Спецификация
Максимальный размер доски	510×510 мм (необязательное обновление до: 610×510 мм)
Минимальный размер доски	50×50 мм
Толщина доски	0.4~6 мм
Камера Механический диапазон	528×510 мм
Максимальная масса доски	5 кг
Прозрачность кромки доски	2.5 мм
Высота доски	23мм За пределами элементов черты
Скорость перевозки	900±40 мм
Максимальная скорость перевозки	Сегментированное управление, 1500 мм/с (макс.)
Направление перевозки	Один этап

Параметры печати

Параметр	Спецификация
Скорость печати	10 ~ 200 мм/сек
Давление печати	0.5 ~ 20 кг
Режим печати	Один раз/два раза
Тип скважины	Резиновые/скрейгевые лезвия (угол 45/55/60)
Отрыв	0 ~ 20 мм
Скорость срыва	0 ~ 20 мм/сек
Размер рамки шаблона	470×370mm~737×737mm
Метод расположения стальных сеток	Автоматическое позиционирование в направлении Y

Параметры очистки

Параметр	Спецификация
Система очистки	Сухой, влажный, вакуумный три режима
Высокоскоростная очистка	Интегрированная и ткацкая чистка
Система очистки	Тип бокового распыления
Чистильный удар	Автоматическая генерация
Положение очистки	Уборка поста
Скорость очистки	10-200 мм/сек
Потребление очистной жидкости	Автоматическое и ручное регулирование
Потребление чистящей бумаги	Автоматическое и ручное регулирование

Параметры системы зрения

Параметр	Спецификация
CCD FOV	10×8 мм
Тип камеры	130 тысяч CCD Цифровая камера
Система камеры	Оптическая структура блокировки/закрытия
Время цикла камеры	100 мс
Виды доверительных знаков	Круглый, квадратный, бриллиантовый, крестный, подкладка и профиль
Размер марки	0.1-6 мм
Номер марки	Макс: 4 штуки
Держись подальше от номера.	Максимум: 1 шт.

Технические параметры машины

Параметр	Спецификация
Источник питания	Переменный ток: 220±10%, 50/60 Гц 2,2 КВт
Давление воздуха	4 ~ 6 кгф/см2
Потребление воздуха	Около 5 л/мин
Операционная температура	-20°C~+45°C
Влажность рабочей среды	30% ~ 60%
Размер машины (без освещения башни)	1500 ((H) мм
Длина машины	1240 ((L) мм
Ширина машины	1410 ((W) мм
Приблизительная масса машины	Приблизительно: 1100 кг.
Требования к грузоподъемности оборудования	650 кг/м2

Модель и размеры оборудования

Модель оборудования: YS-GT

Размер: 1240 ((L) × 1410 ((W) × 1500 ((H) mm

Потребности в электроснабжении и газоснабжении

Основное источник питания: переменное течение: 220 ± 10%, 50/60HZ 3KW стабильное источник питания с номинальным током, тип розетки: британская система.

Основное газоснабжение: стабильный промышленный источник газа с давлением 4,0-6 кгф/см2. Диаметр газопровода 6 мм/8 мм/10 мм/12 мм, а переднее соединение газопровода универсальное.Заднее соединение должно соответствовать размеру газопровода.

Машина весит приблизительно 1100 кг.

Окружающая среда использования оборудования

Температура мастерской: -20°C~+45°C
Влажность в мастерской: 30-60%
Защита от статического электричества: требуется заземление ESD и защита от статического электричества
Поверхностная грузоподъемность: если оборудование не используется на плоском полу, обратите внимание на грузоподъемность для опускания пола, которая должна быть ≥ 650 кг/м2.
