YS-12 Полностью автоматический высокоэффективный визуальный принтер

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: YUSH

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $30,000 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Полностью автоматическая машина для отделки панелей ПКБ, высокоэффективный визуальный принтер, Станок для разделки печатных плат YS-12


Масса:	1500 кг	Напряжение:	220В
Минимальный размер:	520x300 мм	Максимальный размер:	1500x750 мм
Минимальный размер ПКБ:	50х50мм	PCB максимальный размер:	1200x350 мм
Толщина печатной платы:	0,4-6 мм	ПКБ Warpage:	<1%
скорость перевозки:	Макс. 1500 мм/с	Скорость печати:	10-200 мм/сек
Давление печати:	0,5-25 кг	Повторите точность позиции:	±0.015mm
Точность печати:	± 0,025 мм	Тип камеры:	130 мегапикселей
Рабочая температура:	-20 ℃ -45 ℃

Масса:	1500 кг
Напряжение:	220В
Минимальный размер:	520x300 мм
Максимальный размер:	1500x750 мм
Минимальный размер ПКБ:	50х50мм
PCB максимальный размер:	1200x350 мм
Толщина печатной платы:	0,4-6 мм
ПКБ Warpage:	<1%
скорость перевозки:	Макс. 1500 мм/с
Скорость печати:	10-200 мм/сек
Давление печати:	0,5-25 кг
Повторите точность позиции:	±0.015mm
Точность печати:	± 0,025 мм
Тип камеры:	130 мегапикселей
Рабочая температура:	-20 ℃ -45 ℃

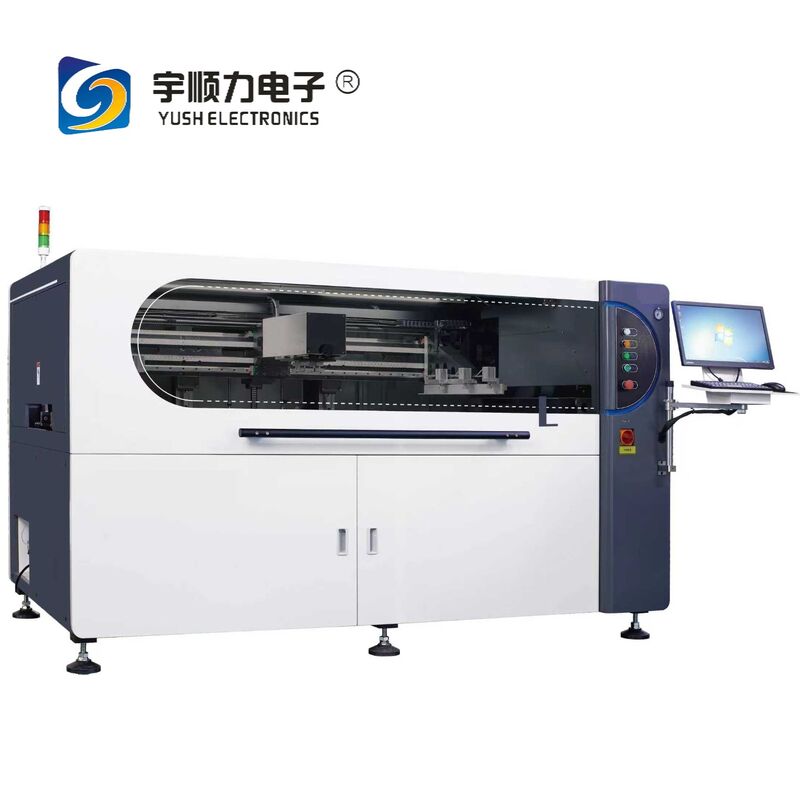

YS-12 Полностью автоматический высокоэффективный визуальный принтер

YS-12 полностью автоматический высокоэффективный визуальный принтер

Полностью автоматическая визуальная печатная машина YS-12 предназначена для мини-LED, полупроводниковой печати и новых энергетических приложений.25 мм продоль с равным расстоянием, и требования высокой точности процесса.

Технические спецификации

Фремы экрана

Параметр	Спецификация
Минимальный размер	520×300 мм
Максимальный размер	1500×750 мм
Толщина	20-40 мм
Режим расположения шаблона	Ручное позиционирование

Параметры платы ПКБ

Параметр	Спецификация
Минимальный размер ПКБ	50×50 мм
Максимальный размер ПКБ	1200×350 мм
Толщина ПКБ	0.4-6 мм
ПКБ-печать	< 1%
Пропускная способность КПК	2.5 мм
Высота доски	25 мм
Высота транспортировки	900±40 мм
Скорость транспортировки	Максимальная скорость 1500 мм/с Программируемая
Способ транспортировки	Транспортная дорога одного участка
Максимальная масса платы ПКБ	7 кг
Направление транспорта	Лево-право; право-лево; лево-лево; право-право

Параметры печати

Параметр	Спецификация
Скорость печати	10-200 мм/сек
Давление печати	0.5-25 кг
Режим печати	Печать с одним или двумя скребками
Расстояние отпуска	0-20 мм
Режим срыва	Трехэтапное демонтаж
Тип скважины	Резиновый скреб/стальной скреб
Скорость выпуска	0-20 мм/сек

Точность печати

Параметр	Спецификация
Точность повторения позиции	± 0,015 мм
Точность печати	± 0,025 мм
Время цикла (за исключением очистки)	< 15 секунд
Время перехода	< 5 минут

Параметры очистки

Параметр	Спецификация
Чистящий удар	Автоматическая генерация
Положение очистки	Правильная чистка
Скорость очистки	10-200 мм/сек
Потребление чистящей жидкости	Автоматическое и ручное регулирование
Потребление чистящей бумаги	Автоматическое и ручное регулирование

Параметры изображения

Параметр	Спецификация
CCD FOV	10×8 мм
Тип камеры	130-мегапиксельная цифровая камера
Система камеры	Структура опционов "заключение/заключение"
Время цикла камеры	150 мс
Размер знака	0.1-6 мм
Держись подальше.	Максимально: 1 шт.
Номер знака	Максимально: 4 шт.
2D обнаружение	Выявление низкого содержания олова/отсутствия печати/непрерывного олова

Функциональная настройка

Контроль безопасности:Дверь открыта для остановки, аномальная тревога
Умный интерфейс:Совершенно новый интерфейс, операционный ключ со скоростью
Настройка разрешений:Свободно настраиваемые уровни доступа оператора, технического и инженерного персонала
Стандартная система MES:Настраиваемые решения индустрии 4.0, запись SOP, загрузка данных оборудования
Соединение SPI:Автоматическая компенсация смещения, меньшее обнаружение олова, автоматическая очистка стальных сеток
Система отслеживания:Код сканирования камеры, совместимый с размерами 2,5×2,5-8×8 мм

Установка и требования к объекту

Параметр	Спецификация
Машины	1500 кг
Основное энергоснабжение	Обменный ток: 220±10 В; 50/60 Гц, 3,5 КВт со стабильным током и питанием
Заземление	Оборудование требует отдельного заземления
Тип розетки	Английский SS145 (13A)
Основной источник подачи воздуха	4.0-6kgf/cm2 промышленный источник газа, прямой диаметр дыхательных путей 8 мм

Окружающая среда

Параметр	Спецификация
Рабочая температура	-20°C до 45°C
Влажность рабочей среды	от 30% до 60%
Электростатическая защита	Электростатическая защита заземления ESD
