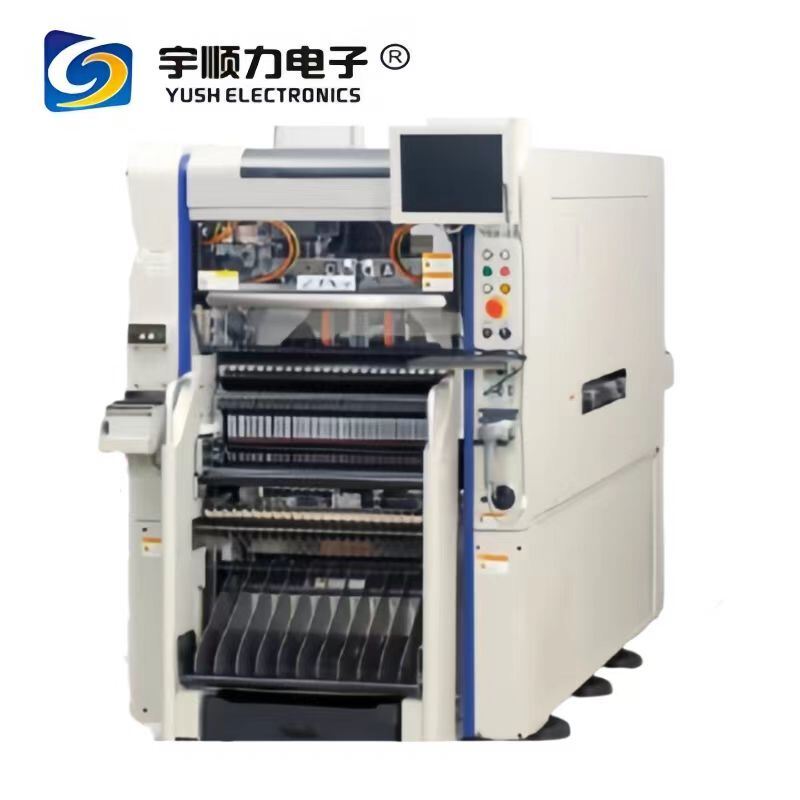

Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter

Детали продукта

Место происхождения: Цзянсу, Китай

Фирменное наименование: YUSH

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $9,800 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                high-speed SMT chip mounter, modular PCB depaneling machine, flexible response chip mounter


Масса:	2100 кг	Применимый PCB:	От Д700хШ460мм до Д50хШ50мм
Скорость:	200 000 CPH (при использовании головки RS)	Применимые компоненты:	0201* до 6,5 мм (высота 2,0 мм или меньше)
Точность монтажа:	+/-35 мкм (25 мкм) Cpk ≥1,0 (3)	Количество фидеров:	Макс. 80 фидеров с головками RS
Источник питания:	3-фазный AC 200/208/220/240/380/400/416V +/-10%	Подача воздуха:	00,45 МПа или более, в чистом, сухом состоянии
Внешнее измерение:	L1,000 × W2,100 × H1,550 мм	Скорость (головка MU):	58 000 CPH (при использовании головки MU)
Применимые компоненты (MU):	От 0402 до 45×100 мм (высота 15 мм или меньше)	Точность монтажа (MU):	+/-40 мкм (30 мкм) Cpk ≥1,0 (3σ)
Количество фидеров (МУ):	92 питателя с головками MU или FL	Максимальное количество фидеров (RS+MU):	Макс. 84 фидера с головками RS x 2 + MU x 2
Высота компонента (MU):	Высота 25,5 мм или меньше

Масса:	2100 кг
Применимый PCB:	От Д700хШ460мм до Д50хШ50мм
Скорость:	200 000 CPH (при использовании головки RS)
Применимые компоненты:	0201* до 6,5 мм (высота 2,0 мм или меньше)
Точность монтажа:	+/-35 мкм (25 мкм) Cpk ≥1,0 (3)
Количество фидеров:	Макс. 80 фидеров с головками RS
Источник питания:	3-фазный AC 200/208/220/240/380/400/416V +/-10%
Подача воздуха:	00,45 МПа или более, в чистом, сухом состоянии
Внешнее измерение:	L1,000 × W2,100 × H1,550 мм
Скорость (головка MU):	58 000 CPH (при использовании головки MU)
Применимые компоненты (MU):	От 0402 до 45×100 мм (высота 15 мм или меньше)
Точность монтажа (MU):	+/-40 мкм (30 мкм) Cpk ≥1,0 (3σ)
Количество фидеров (МУ):	92 питателя с головками MU или FL
Максимальное количество фидеров (RS+MU):	Макс. 84 фидера с головками RS x 2 + MU x 2
Высота компонента (MU):	Высота 25,5 мм или меньше

Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter

The Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter delivers exceptional performance with revolutionary productivity and precision mounting capabilities for advanced electronics manufacturing.

Key Features

Revolutionary productivity of 200,000 CPH - world's fastest speed on a compact platform
Highest productivity in the world for SMT mounting applications
Flexible response for different production configurations and requirements
Advanced technology supporting high mounting quality and superior machine operating rate

Technical Specifications

Model	4-Beam, 4-Head Spec. (YS-40R4)	2-Beam, 2-Head Spec. (YS-40R2)
Applicable PCB	L700×W460mm to L50×W50mm
Speed	200,000 CPH (When using RS head)	58,000 CPH (When using MU head)
Applicable components	0201* to 6.5mm (Height 2.0mm or less) *option 03015 to 45×60m (Height 15mm or less)	0402 to 45×100mm (Height 15mm or less) 0603 to 45×100mm (Height 25.5mm or less)
Mounting accuracy	+/-35μm (25μm) Cpk ≥1.0 (3σ)	+/-40μm (30μm) Cpk ≥1.0 (3σ)
Number of component types	Max. 80 feeders with RS heads Max. 88 feeders with MU heads Max. 84 feeders with RS x 2 + MU x 2 heads * 8mm width tape conversion	92 feeders with MU or FL heads
Power supply	3-Phase AC 200/208/220/240/380/400/416V +/-10%
Air supply source	0.45MPa or more, in clean, dry state
External dimension	L1,000×W2,100×H1,550mm
Weight	Approx. 2,100 kg
