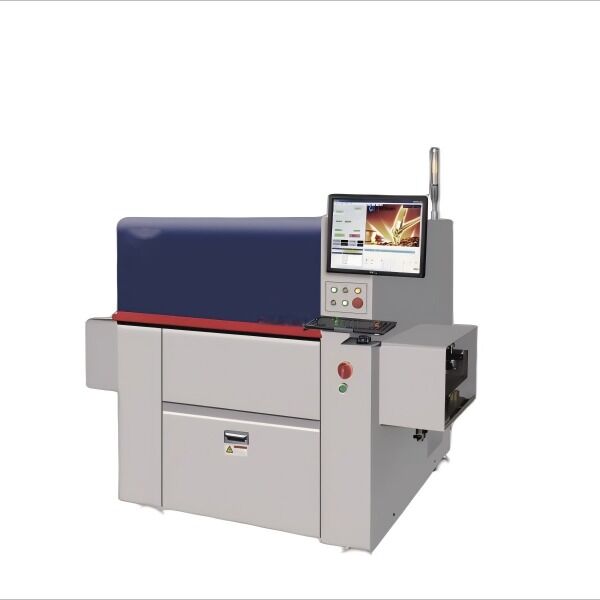

Name: High Quality and High Efficiency Tickle Switch Insert Machine
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-W50
Price: 30 USD
Availability: InStock

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: YUSH

Номер модели: YS-W50

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $30,000 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                high efficiency tickle switch machine, PCB depaneling machine with warranty, tickle switch insert depaneling machine


Масса:	750 кг	Модель:	YS-W50
Требования к давлению:	0,6 МПа	Направление вставки:	0 °- 360 °, приращение
Уровень вставки:	3,3 единицы в секунду	Теоретическая скорость:	Около 12 000 цен в час
Голова:	1-2 инструмента	Пролет вывода компонента:	Ш4,5 мм, Д6,5 мм
Размер платы:	Мин. 50 мм50 мм, Макс. 350 мм300 мм	Ширина трека:	50~300 мм (регулируемый)
Угол клинча:	Внутренний изгиб 45°	Требование к питанию:	220 В переменного тока, 50/60 Гц, однофазный, 1,0 кВт
Толерантность толщины ПКБ:	Алгоритм компенсации	Система зрения:	Высокая точность
Основные компоненты:	ПЛК, двигатель, подшипник, коробка передач, двигатель

Масса:	750 кг
Модель:	YS-W50
Требования к давлению:	0,6 МПа
Направление вставки:	0 °- 360 °, приращение
Уровень вставки:	3,3 единицы в секунду
Теоретическая скорость:	Около 12 000 цен в час
Голова:	1-2 инструмента
Пролет вывода компонента:	Ш4,5 мм, Д6,5 мм
Размер платы:	Мин. 50 мм50 мм, Макс. 350 мм300 мм
Ширина трека:	50~300 мм (регулируемый)
Угол клинча:	Внутренний изгиб 45°
Требование к питанию:	220 В переменного тока, 50/60 Гц, однофазный, 1,0 кВт
Толерантность толщины ПКБ:	Алгоритм компенсации
Система зрения:	Высокая точность
Основные компоненты:	ПЛК, двигатель, подшипник, коробка передач, двигатель

High Quality and High Efficiency Tickle Switch Insert Machine

Product Features

XY servo motor driven for high automation, ready for production within 10 minutes
0°-360° freely programmable insertion angle with 1° increments
Insertion rate up to 3.3 units per second (1 unit per stroke)
Synchronous lower cutter clamping during insertion to prevent floating
Supports standard package feeding and bulk vibrator bowl feeding
Flexible PCB transmission directions (left-right, right-left, in/out same side as SSIO)
Lower support tool with pin inspection function for quality monitoring
Real-time strength monitoring ensures 100% high-quality insertion
High precision vision system for PCB deviation correction
Intuitive software operation interface with easy programming
PCB thickness tolerance compensation algorithm
Modular options for Industry 4.0 connectivity and full traceability

Technical Specifications

Item	YS-W50
Theoretical Speed	Approx 12,000 CPH
Head	1-2 tools
Component Lead Span	W4.5mm, L6.5mm
Board Size	Min 50mm×50mm, Max 350mm×300mm
Track Width	50-300mm (Adjustable)
Clinch Angle	45° Internal Bending
Weight	Main Body, Approx 750kg
Power Requirement	AC220V, 50/60Hz, Single Phase 1.0Kw
