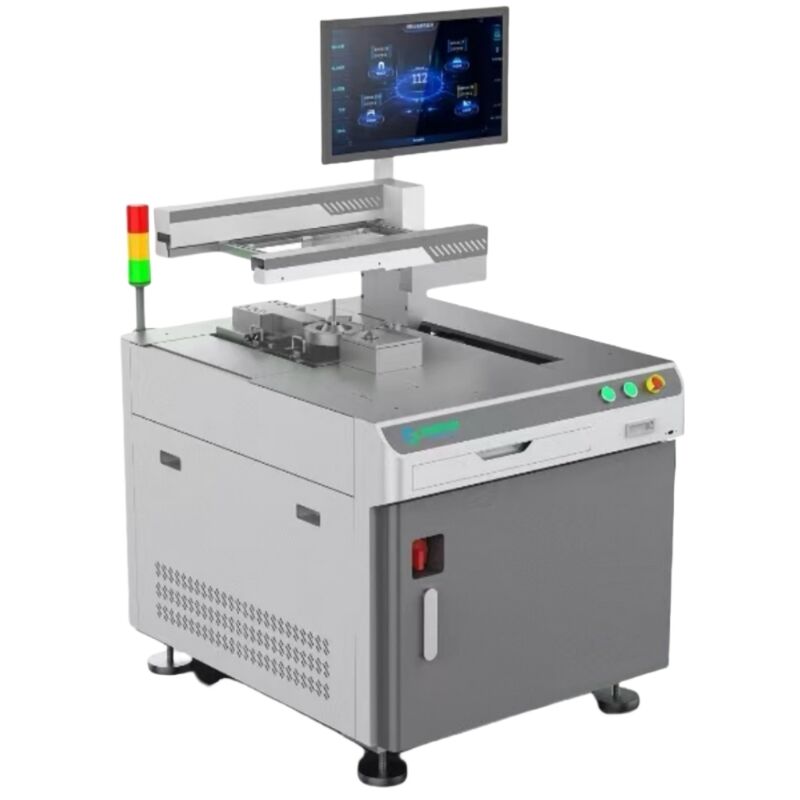

Интегрированная селективная волновая пайка

Name: Интегрированная селективная волновая пайка
Brand: YUSH Electronic Technology Co.,Ltd
SKU: ЯС-450Y
Price: 10 USD
Availability: InStock

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: YUSH

Номер модели: ЯС-450Y

Условия оплаты & доставки

Количество мин заказа: 1 килограмм

Цена: $10,000 / kilogram

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Машина выборочной волны паяя, Оборудование для сварки ПКБ, интегрированная система волновой сварки


Масса:	150 кг	Модель:	ЯС-450Y
Размер печатной платы:	50×50~450×400 мм	Толщина печатной платы:	0,8~3 мм
Высота компонента:	<100 мм сверху, <50 мм снизу	Вес подложки:	<5 килограммов
Гибка подложки:	<0,5 мм	Мощность цинковых печей:	15 кг
Мощность олова печи:	2 кВт	Мощность предварительного нагрева:	1 кВт
Общая мощность:	3,5 кВт	Чистота азота:	99,999%
Капацитет потока:	2 l	Диаметр сопла внутренний:	φ 3 мм~φ 20 мм
Внешние размеры:	940×1280×1350 мм

Масса:	150 кг
Модель:	ЯС-450Y
Размер печатной платы:	50×50~450×400 мм
Толщина печатной платы:	0,8~3 мм
Высота компонента:	<100 мм сверху, <50 мм снизу
Вес подложки:	<5 килограммов
Гибка подложки:	<0,5 мм
Мощность цинковых печей:	15 кг
Мощность олова печи:	2 кВт
Мощность предварительного нагрева:	1 кВт
Общая мощность:	3,5 кВт
Чистота азота:	99,999%
Капацитет потока:	2 l
Диаметр сопла внутренний:	φ 3 мм~φ 20 мм
Внешние размеры:	940×1280×1350 мм

Интегрированная селективная волновая пайка

Развитые решения для сварки с помощью DIP

Преодолеть традиционные проблемы сварки с помощью нашей инновационной технологии селективной волновой сварки, разработанной для современных производственных требований.

Ключевые преимущества

Гибкое производство для нескольких сортов и небольших партий
Быстрая сварка в режиме онлайн без необходимых приспособлений
Очень низкие затраты на приобретение оборудования
Снижение расходов на эксплуатацию и техническое обслуживание (экономия оловянной шлаки, потока, электроэнергии и расходных материалов)
Уровень проникновения олова на 100% с производительностью сварки более 98%
Компактный отпечаток примерно 1 квадратный метр

Рабочий режим

Во время автономной селективной сварки сварная сосна остается неподвижной, в то время как ПКБ-карта движется в соответствии с запрограммированными параметрами по X, Y,и оси Z для достижения точной сварки сварных соединений ПКБ.

Технические спецификации

Положения спецификации	YS-450Y / YS-450YT
Применимые размеры платы ПКБ	L×W: 50×50~450×400 мм
Применимая толщина платы ПКБ	Толщина подложки: 0,8 ~ 3 мм / длина булавки: в пределах 3 мм
Высота компонента	менее 100 мм над субстратом / менее 50 мм ниже субстрата
Форма и условия субстрата	Край размещения субстрата: более чем на 3 мм от края процесса субстрата Масса, включая компоненты: менее 5 килограммов Сгибание подложки: менее 0,5 мм
Тиновая печь	Материал/мощность: материалы из титанового сплава/15 кг Мощность цинковой ванны: 4×500 Вт (2 КВт)
Мощность предварительного нагрева	Инфракрасное предварительное нагревание: 1 КВт
Общая мощность	Обменное давление 220 В: 3,5 КВт
Требования к N2	Чистота азота: 99,999% Давление/потребление: 0,5 МПа / 20~30/мин / 1,2 кубометра
Флюсный сосуд	0.5мм Точные нозджи для жидкости, импортируемые из Японии
Капацитет потока	2 л
Источник газа	00,5-0,7 МПа
Внутренний диаметр сопла	φ 3mm~φ 20mm (можно настроить размер)
Высота пика	Автоматическое выравнивание/измерение высоты
Управление системой	PC+PLC (Windows)
Программное обеспечение	Поддержка программирования для рисования линий изображения (удобный и быстрый)
Видеонаблюдение	Видеомониторинг в реальном времени для удобного наблюдения за эффектом сварки
Электрическое питание/энергия	Однофазный 220В±10% Начальная мощность: 3,5 КВт
Вес	150 кг (содержит сварку: 12 кг)
Внешние размеры SW-450Y	L×W×H: 940×1280×1350 мм (с дисплеем)
Внешние габариты SW-450YT	L×W×H: 1110×1280×1500 мм (за исключением трехцветных светильников)
