Настольная селективная волновая пайка YS-E320

Name: Настольная селективная волновая пайка YS-E320
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-E320
Price: 5 USD
Availability: InStock

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: YUSH

Номер модели: YS-E320

Условия оплаты & доставки

Количество мин заказа: 1 километр

Цена: $5,000 / kilometer

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                рабочий стол Селективная волновая сварная машина, Система волновой сварки YS-E320, Оборудование для сварки ПКБ


Масса:	70 кг	Внешние размеры:	730×800×840 мм
Размер доски PCB:	50×50~450×400 мм	Толщина доски PCB:	0,8~3 мм
Высота компонента:	Менее 100 мм выше/50 мм ниже	Вес подложки:	Менее 5 килограммов
Гибка подложки:	меньше чем 0.5mm	Мощность цинковых печей:	10 кг
Мощность олова печи:	2 кВт	Чистота азота:	99,999%
Потребление азота:	1,2-1,5 Куб Н	Капацитет потока:	2 l
Диаметр сопла внутренний:	φ 3 мм~φ 20 мм	Источник питания:	Однофазное 220 В±10%
Стартовая сила:	2,5 кВт

Масса:	70 кг
Внешние размеры:	730×800×840 мм
Размер доски PCB:	50×50~450×400 мм
Толщина доски PCB:	0,8~3 мм
Высота компонента:	Менее 100 мм выше/50 мм ниже
Вес подложки:	Менее 5 килограммов
Гибка подложки:	меньше чем 0.5mm
Мощность цинковых печей:	10 кг
Мощность олова печи:	2 кВт
Чистота азота:	99,999%
Потребление азота:	1,2-1,5 Куб Н
Капацитет потока:	2 l
Диаметр сопла внутренний:	φ 3 мм~φ 20 мм
Источник питания:	Однофазное 220 В±10%
Стартовая сила:	2,5 кВт

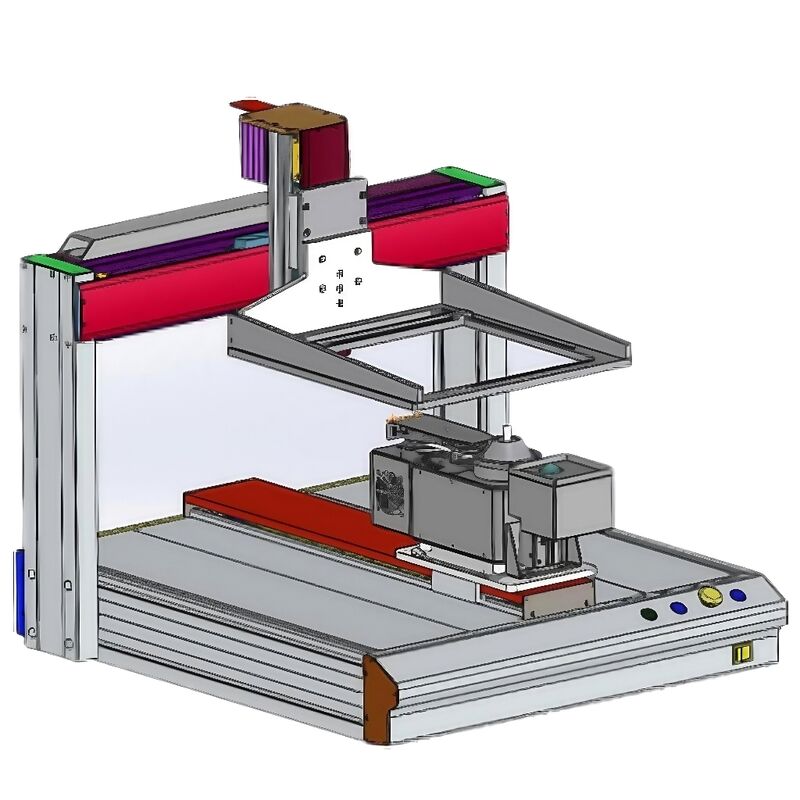

Настольная селективная волновая пайка YS-E320

Настольная селективная пайка волной YS-E320

Решение проблем при пайке DIP

YS-E320 решает распространенные трудности при пайке DIP с помощью передовой технологии селективной пайки волной.

Ключевые преимущества

Гибкое производство для множества разновидностей и малых партий
Быстрая онлайн-пайка без необходимости использования оснастки
Чрезвычайно низкая стоимость приобретения оборудования
Снижение затрат на использование и обслуживание
100% проникновение припоя с выходом пайки более 98%
Минимальные требования к площади (приблизительно 1 квадратный метр)

Режим работы селективной пайки волной

При автономной селективной пайке паяльная головка остается неподвижной, в то время как печатная плата перемещается по запрограммированным инструкциям по осям X, Y и Z для достижения точной пайки паяных соединений печатной платы.

Технические характеристики

Параметр спецификации	YS-E320
Применимый размер печатной платы	Д×Ш: 50×50~450×400 мм
Применимая толщина печатной платы	Толщина подложки: 0,8~3 мм / Длина вывода: в пределах 3 мм
Высота компонента	Менее 100 мм над подложкой / Менее 50 мм под подложкой
Форма и состояние подложки	Край размещения подложки: технологический край ≥3 мм / Вес, включая компоненты: <5kg >
Печь для припоя	Материал: нержавеющая сталь / Емкость: 10 кг / Мощность: 4×500 Вт (всего 2 кВт)
Требования к N2	Чистота: 99,999% / Давление: 0,5 МПа / Расход: 20-30 л/мин (1,2-1,5 м³/ч)
Флюсовая головка	Прецизионная жидкостная головка
Емкость флюса	2 л (ручное добавление жидкости)
Источник газа	0,5-0,7 МПа
Внутренний диаметр головки	φ3 мм~φ20 мм (доступны настраиваемые размеры)
Высота пика	Автоматическое выравнивание и измерение высоты
Управление системой	ПК + ПЛК (Windows + Huichuan)
Программное обеспечение для программирования	Поддерживает программирование с рисованием линий по изображению (удобно и быстро)
Источник питания/Мощность	Однофазное 220 В ±10% / Пусковая мощность: 2,5 кВт
Вес	70 кг (включая 10 кг припоя)
Внешние размеры	Д×Ш×В: 730×800×840 мм
