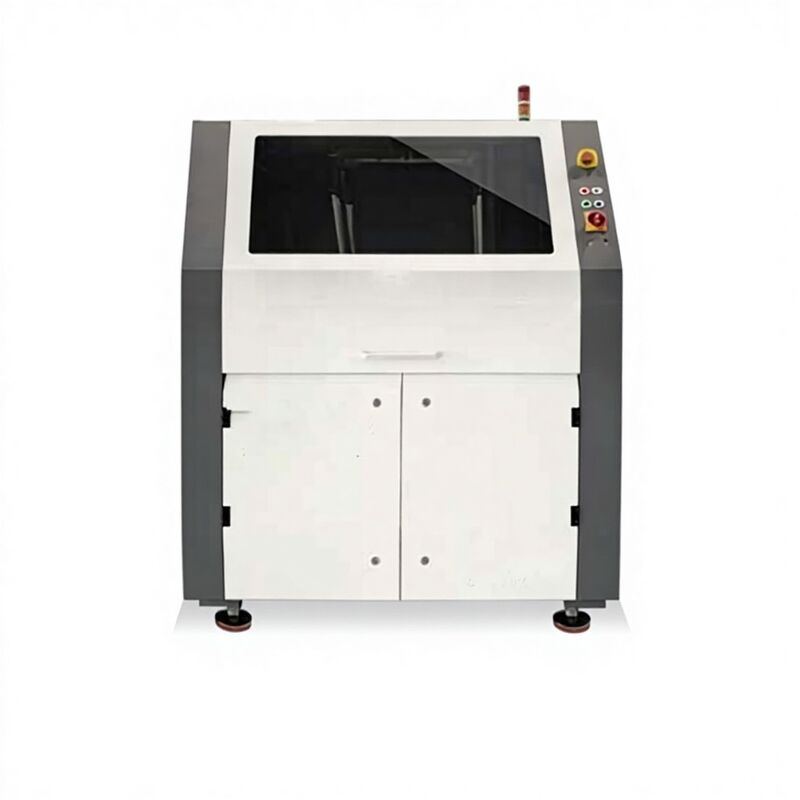

Высококачественная мини-селективная сварная машина для производственной линии SMT

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: YUSH

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $19,000-22,000 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                мини-селективная сварочная машина для SMT, с выборочной сварочной машиной с гарантией, Машины для сварки ПКБ


Масса:	1050 кг	Власть:	10 кВт
Напряжение:	220 В/380 В	Сторона процесса печатной платы:	≥3
Вес PCB:	≤5 кг	Толщина печатной платы:	1-6 мм
Скорость передачи данных на печатной плате:	0.2-10	Размеры устройства:	1435(Д)1800(Ш)1670(В) мм
Верхний зазор печатной платы:	120 мм	Пропускная способность PCB:	60 мм
Высота конвейерной ленты:	900±20 мм	Регулируемый диапазон конвейера:	50-450 Mm
Давление введения воздуха:	0,6	Потребление азота:	1,5
Максимальная потребляемая мощность:	<12 кВт

Масса:	1050 кг
Власть:	10 кВт
Напряжение:	220 В/380 В
Сторона процесса печатной платы:	≥3
Вес PCB:	≤5 кг
Толщина печатной платы:	1-6 мм
Скорость передачи данных на печатной плате:	0.2-10
Размеры устройства:	1435(Д)1800(Ш)1670(В) мм
Верхний зазор печатной платы:	120 мм
Пропускная способность PCB:	60 мм
Высота конвейерной ленты:	900±20 мм
Регулируемый диапазон конвейера:	50-450 Mm
Давление введения воздуха:	0,6
Потребление азота:	1,5
Максимальная потребляемая мощность:	<12 кВт

Высококачественная мини-селективная сварная машина для производственной линии SMT

Ключевые особенности

Полный процесс сварки в компактном пространстве машины со стандартными распылительными, предварительными нагревательными и сварными установками
Дизайн вращающегося рельса позволяет загружать/разгружать ПКБ с одной стороны машины
Малый отпечаток - значительно меньше, чем у стандартных машин системы SUNFLOW
Наблюдение за процессом сварки в режиме реального времени с всеобъемлющей записью процесса

Технические спецификации

Категория параметров	Наименование параметра	Спецификация
Параметры корпуса	Размеры устройства	1435 ((L) * 1800 ((W) * 1670 ((H)
	Масса оборудования (кг)	1050
	Высочайший просвет на ПКБ	120
	Пропускная способность PCB	60
	Площадь процесса ПКБ	≥ 3
	Высота конвейера над землей	900±20
	Скорость передачи ПКБ	0.2-10
	Вес ПКБ (кг)	≤ 5
	Толщина ПКБ (включая фиксатор)	1-6
	Регулируемый диапазон конвейерной ленты	50-450
Метод регулирования ширины конвейерной решетки	Электрические
Направление передачи ПКБ	Слева направо
Давление введения воздуха	0.6
Поставки азота	Предоставлено клиентом
Давление входа азота	0.6
Потребление азота	1.5
Требуемая чистота азота	> 99.999
Напряжение	380
Частота	50/60
Максимальное потребление энергии	< 12
Максимальный ток	< 25
Шум машины	< 65
Интерфейс связи	SMEMA
Система сварки	Максимальное движение на оси X сварки	510
	Максимальное движение оси сварки Y	450
	Максимальное движение на оси Z сварки	60
	Минимальный внешний диаметр сопла	5.5
	Внутренний диаметр сопла	2.5-10
	Максимальная высота вершины	5
Пропускная способность цинковых печей	Примерно 13 кг ((Sn63Pb) / Примерно 12 кг ((без свинца)
Максимальная температура сварки	330
Нагревательная мощность цинковой печи	1.15
Система предварительного нагрева	Диапазон температуры предварительного нагрева	< 200
	Мощность отопления	6
	Способ нагрева	Горячий воздух
Система распыления	Максимальное расстояние распыления по оси X	510
	Максимальный ход распылителя по оси Y	450
	Высота опрыскивания	60
	Скорость позиционирования	< 200
	Вместимость резервуара потока	2

Стандартная конфигурация машин

Модуль распыления
Модуль предварительного нагрева
Модуль сварки (стандартная машина с дызой внутреннего диаметра 6 мм)
Система передачи

Рабочий принцип

После того, как предварительно запрограммированная программа распылительной головки контролирует перемещение платы ПХБ в назначенное положение, только те части, которые должны быть сварлены, распыляются потоком.После распыления и предварительного нагрева, электромагнитная насосная платформа приводит электромагнитный насос к необходимому положению в соответствии с предустановленной программой для сварки, а затем завершает процесс сварки.

Быстрая и удобная программа

Стабильный и качественный модуль сварки

Особенности и преимущества

Устойчивое формирование гребня волны
Легкое удаление и замена сопла
Высококачественная сосна (жизнь 3 месяца)
Проектирование малого отпечатка
Энергоэффективная эксплуатация
Возможность быстрой смены линии

Использование электромагнитного насоса вместо механического обеспечивает стабильные пики волн во время работы, исключает механическое износ и минимизирует выработку отходов.Модуль сварки включает в себя высокоточную систему движения для обеспечения точности процессаПодобные процессы позволяют значительно уменьшить явления, связанные с сваркой, и улучшить пользовательский опыт с помощью камер наблюдения за сваркой и автоматического обнаружения высоты волны.

Система передачи - конвейер на роликах

Система передачи использует роликовую транспортировку, которая увеличивает пространство сварки и облегчает сварку компонентов, расположенных вблизи краев доски.

Процесс селективной сварки

Перемещение платы ПКБ в назначенное место
Селективное распыление, предварительное нагревание и сварка ПХБ в соответствии с установленной процедурой
Завершение процесса вывода ПКБ

Модуль высокоточного распыления

Стандартная машина оснащена высокоточными сливными сосудами, импортированными из Германии, диаметром 130 мкм, обеспечивающими однородное применение потока на требуемых участках сварки.экономия по меньшей мере 90% потока по сравнению с традиционными методами распыленияДля применений, требующих меньшей точности, для более быстрых процессов распыления доступны альтернативные распылители.

Все движения модулей управляются сервомоторами и шаровыми винтами, обеспечивающими плавную и стабильную работу с повторяемостью до 0,05 мм.

Модуль базовой структуры
