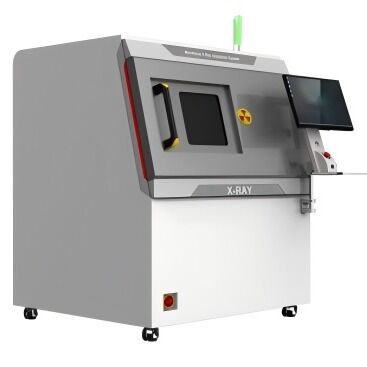

Высокоэффективное рентгеновское решение YS-X6600,Микрофокусная рентгеновская инспекционная система

Name: Высокоэффективное рентгеновское решение YS-X6600,Микрофокусная рентгеновская инспекционная система
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-X6600
Price: 344.00 USD
Availability: InStock

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: YUSH

Номер модели: YS-X6600

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $38,650 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Система микрофокусной рентгеновской инспекции, Высокоэффективное рентгеновское решение YS-X6600, рентгеновская машина для разделения печатных плат


Масса:	1170kg	Модель:	YS-X6600
Стандартный размер:	540 мм*450 мм	Напряжение трубки:	40-90 кВ
Общая мощность:	1700 Вт	Ток трубки:	10-200мкА
Размер фокусного пятна:	5-15 мкм	Тип детектора:	Цифровой плоскопанельный HD-детектор (FPD)
Отображать зона:	130мм*130мм	Матрица пиксела:	1536*1536 пикселей
Угол наклона:	0-60 °	Точность повторных испытаний:	3μm
Скорость проверки программного обеспечения:	3,0 с/очко	Эффективная зона контроля:	500мм×420мм
Грузоподъемность:	≤5 кг	Размеры:	1245 мм (Д) * 1230 мм (Ш) * 1900 мм (В)
Источник питания:	110–220 В переменного тока (+10 %)

Масса:	1170kg
Модель:	YS-X6600
Стандартный размер:	540 мм*450 мм
Напряжение трубки:	40-90 кВ
Общая мощность:	1700 Вт
Ток трубки:	10-200мкА
Размер фокусного пятна:	5-15 мкм
Тип детектора:	Цифровой плоскопанельный HD-детектор (FPD)
Отображать зона:	130мм*130мм
Матрица пиксела:	1536*1536 пикселей
Угол наклона:	0-60 °
Точность повторных испытаний:	3μm
Скорость проверки программного обеспечения:	3,0 с/очко
Эффективная зона контроля:	500мм×420мм
Грузоподъемность:	≤5 кг
Размеры:	1245 мм (Д) * 1230 мм (Ш) * 1900 мм (В)
Источник питания:	110–220 В переменного тока (+10 %)

Высокоэффективное рентгеновское решение YS-X6600,Микрофокусная рентгеновская инспекционная система

Высокоэффективное рентгеновское решение YS-X6600

Усовершенствованная система рентгеновского контроля с микрофокусным излучением, разработанная для прецизионных промышленных применений с превосходными возможностями обнаружения.

Применение

Полупроводники	Автомобильная электроника	Печатные платы	Светодиоды
Контроль BGA/QFN	Литое алюминиевое литье	Пресс-формы	Электрические и механические компоненты
Семена биологического сельского хозяйства	Авиационные компоненты	Ступицы колес	Провода/USB/Вилки

Функции и особенности

Функция	Преимущества
Рентгеновская трубка и детектор могут перемещаться по оси Z, скорость перемещения стола по осям X-Y может регулироваться	Большая эффективная область обнаружения, улучшающая увеличение и эффективность обнаружения продукта
Цифровой плоскопанельный детектор высокого разрешения. Максимальный угол наклона составляет 60°, образцы могут наблюдаться под уникальным углом	Легко идентифицировать боковые дефекты продукта и обеспечить обнаружение без мертвых зон
Рентгеновская трубка с длительным сроком службы, не требующая обслуживания в течение всего срока службы	Используется японский источник рентгеновского излучения Hamamatsu мирового класса
Могут быть обнаружены дефекты менее 2,5 мкм. Высокая точность повторного обнаружения	Легко различить изгиб и обрыв золотого провода в полупроводниковой упаковке
Мощная функция измерения с ЧПУ, может тестировать автоматически, программа тестирования может быть отредактирована	Подходит для крупномасштабного контроля и повышения эффективности обнаружения
Большое пространство для контроля, можно разместить различные крупногабаритные образцы. Стол может выдерживать 10 кг	Большой стол для крупногабаритных промышленных плат управления, сверхдлинных светодиодных лент и электронных продуктов для различных областей
Большой навигационный вид, стол переместится туда, куда вы кликнете мышью	Очень прост в эксплуатации, быстро находит дефекты изделия и повышает эффективность обнаружения

Технические параметры оборудования

Тип трубки	Герметичная рентгеновская трубка с микрофокусным излучением
Напряжение трубки	Напряжение трубки
Ток трубки	10-200 мкА (программное ограничение до 89 мкА)
Размер фокусного пятна	5-15 мкм
Метод охлаждения	Конвекционное охлаждение
Тип детектора	Цифровой плоскопанельный детектор высокого разрешения (FPD)
Область изображения	130 мм * 130 мм
Матрица пикселей	1536 * 1536 пикселей
Угол наклона	0-60°
Точность повторного тестирования	3 мкм
Скорость программного контроля	3,0 с/точка (без учета времени загрузки и выгрузки)
Стандартный размер	540 мм * 450 мм
Эффективная область контроля	500 мм × 420 мм
Грузоподъемность	≤5 кг
Рабочая платформа	Мышь, клавиатура, 2 режима работы
Внутренняя свинцовая пластина	Свинцовая пластина толщиной 5 мм (изоляция от излучения)
Размеры	1245 мм (Д) * 1230 мм (Ш) * 1900 мм (В)
Вес	1170 кг
Источник питания	AC 110-220V (+10%) (международный универсальный источник питания)

Технические параметры программного обеспечения

Короткое замыкание BGA	Предустановленные изображения NG, программное обеспечение автоматически сравнивает и распознает
Ложная пайка BGA	Предустановленные изображения NG, программное обеспечение автоматически сравнивает и распознает
Измерение площади	Предустановленный стандарт размера площади, функция оповещения о бракованном продукте
Измерение размера	Расстояние, кривизна золотого провода, наклон, угол и т. д.
Автоматическое позиционирование	Функция автоматического обнуления стола при включении, сброс системы
Режим управления	Автоматическое управление ЧПУ, ручное управление клавиатурой, мышью, 3 режима на выбор

Функции управления столом

Скорость стола может регулироваться клавишей пробела: низкая, нормальная и высокая скорость
Перемещение по трем осям X, Y, Z и угол наклона управляются клавиатурой
Большой навигационный вид, четкое навигационное изображение, стол переместится туда, куда вы кликнете мышью

Возможности программирования ЧПУ

Просто кликните мышью, и вы сможете писать программы
Стол объекта перемещается по осям X, Y для позиционирования; рентгеновская трубка и детектор перемещаются по оси Z для позиционирования
Напряжение и ток устанавливаются программным обеспечением
Настройки изображения: яркость, контрастность, автоматическое усиление и экспозиция
Пользователи могут изменять время паузы для преобразования программы
Система защиты от столкновений может максимизировать наклон и наблюдение за заготовками
Автоматический анализ диаметра, доли полости, площади и округлости BGA

Принцип работы рентгеновского излучения
