High Quality Industrial X-Ray Microfocus CT Equipment YS-8500

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: YUSH

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $35,000 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Industrial X-Ray CT equipment, Microfocus CT equipment YS-8500, PCB depaneling X-Ray machine


Напряжение:	160КВ	Власть:	64W
Масса:	2800	Размеры:	1500мм 1650мм 2250мм
Разрешение дефектов:	1 мкм	Геометрическое увеличение:	2000 раз
Режим сканирования:	360°	Механизм движения:	8-осевой
функция ТТ:	Планарная КТ (ПКТ)	функция ТТ:	Конусная балка КТ
Повышение изображения:	Автоматическое распределение серого	Основные компоненты:	Двигатель, подшипник, коробка передач, двигатель, сосуд под давлением, коробка передач
Рентгеновская трубка:	КОМЕТА открытой конструкции	Цель передачи:	Минимальный ППП
Инспекционная способность:	Микромасштабные функции

Напряжение:	160КВ
Власть:	64W
Масса:	2800
Размеры:	1500мм 1650мм 2250мм
Разрешение дефектов:	1 мкм
Геометрическое увеличение:	2000 раз
Режим сканирования:	360°
Механизм движения:	8-осевой
функция ТТ:	Планарная КТ (ПКТ)
функция ТТ:	Конусная балка КТ
Повышение изображения:	Автоматическое распределение серого
Основные компоненты:	Двигатель, подшипник, коробка передач, двигатель, сосуд под давлением, коробка передач
Рентгеновская трубка:	КОМЕТА открытой конструкции
Цель передачи:	Минимальный ППП
Инспекционная способность:	Микромасштабные функции

High Quality Industrial X-Ray Microfocus CT Equipment YS-8500

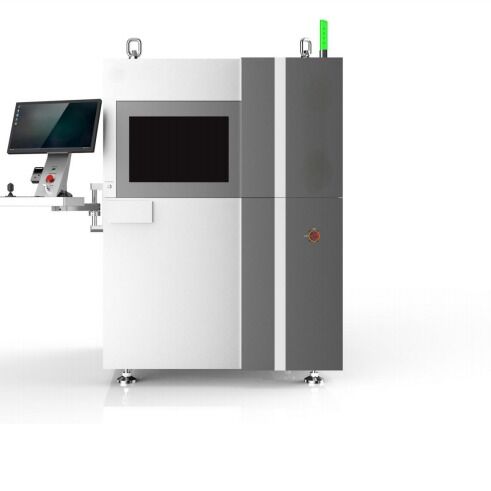

The YS-8500 universal industrial X-ray inspection system comprises an X-ray source, detector, scanning system, and image reconstruction and analysis system. This advanced equipment supports multiple inspection methods including 2D, 3D, and CT scanning, making it ideal for quality inspection, 3D measurement, and non-destructive analysis applications.

Key Applications

SMT surface packaging components: PoP, BGA, QFN, QFP, DIP, IC inspection
Semiconductor inspection including TSV, Flip chip, Copper Pillar analysis
Micro chip and low-density material inspection
Sensors, relays, fuses, micro motors (MEMS, MOEMS), cables and plugs
Various materials including plastic, ceramics, optical components, small titanium and aluminum castings
Electronic component soldering quality inspection for BGA components, integrated circuits, and bonding wires
Detection of soldering abnormalities including missing parts, deviation, tin connection, contamination, faulty soldering, component foot warping, voids, and pillow effect

Performance Features and Advantages

COMET open X-ray tube design with defect inspection capability reaching 1 μm
Transmission target with minimum FOD and geometric magnification exceeding 2000×
Highest defect resolution for precise analysis
360° scanning mode with proprietary technology for fixed-point defect observation
8-axis motion mechanism enabling sample analysis from any angle
Unique tracking technology maintains detected point at image center during detector tilt or rotation
Planar CT function (PCT) for 3D/CT inspection of printed circuit boards, SMTs, IGBTs, and wafers
Cone beam CT function for sensors, relays, micro motors, materials, and aluminum casting inspection
Rapid CT scanning and reconstruction to meet daily analysis requirements
MES module for seamless integration with Industry 4.0 information management systems
Image enhancement technology automatically optimizes gray distribution for superior black and white contrast
