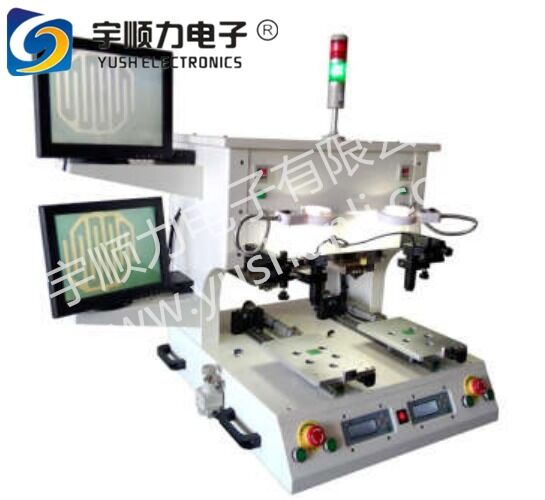

Smt Pcb/fpc Hot bar Solder Welding Machine/desktop Heating Equipment

Name: Smt Pcb/fpc Hot bar Solder Welding Machine/desktop Heating Equipment
Brand: YUSH Electronic Technology Co.,Ltd
SKU: ЯСПЦ-2А
Price: 304.00 USD
Availability: InStock

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: YUSH

Номер модели: ЯСПЦ-2А

Условия оплаты & доставки

Количество мин заказа: 1 комплект

Цена: $8,600 / set

Лучшая цена

Детали продукта

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                desktop PCB hot bar welder, FPC soldering heating machine, PCB depaneling welding equipment


Масса:	110 кг	Власть:	2 кВт
Напряжение:	220V, 110V	Рабочий размер:	200 х 260 мм
Рабочее давление:	0,15-0,7 МПа	Источник питания:	220 В переменного тока + 10% 50 Гц
Настройки нагрева:	Две настройки сегмента, 4 программы хранения	Сварное давление:	1~50кг
Установка температуры:	Комнатная температура ~500C. Ошибка +5C.	Время горячий отжимать:	1 ~ 99S
Точность горячего прессования:	0,05 мм	Контроль температуры:	ПИД-регулятор с замкнутым контуром
Время пайки:	Программируемый	Контроль давления:	Программируемый с ЖК-дисплеем
Скорость сварки:	3-5S

Масса:	110 кг
Власть:	2 кВт
Напряжение:	220V, 110V
Рабочий размер:	200 х 260 мм
Рабочее давление:	0,15-0,7 МПа
Источник питания:	220 В переменного тока + 10% 50 Гц
Настройки нагрева:	Две настройки сегмента, 4 программы хранения
Сварное давление:	1~50кг
Установка температуры:	Комнатная температура ~500C. Ошибка +5C.
Время горячий отжимать:	1 ~ 99S
Точность горячего прессования:	0,05 мм
Контроль температуры:	ПИД-регулятор с замкнутым контуром
Время пайки:	Программируемый
Контроль давления:	Программируемый с ЖК-дисплеем
Скорость сварки:	3-5S

Smt Pcb/fpc Hot bar Solder Welding Machine/desktop Heating Equipment

SMT PCB/FPC Hot Bar Solder Welding Machine - Desktop Heating Equipment

Technical Specifications

Working Size	200 × 260mm
Machine Weight	110kg
Working Pressure	0.15-0.7Mpa Compressed Gas
Power Supply	AC220V + 10% 50HZ, 2000W
Heating Settings	Two Segment Settings, 4 Storage Programs
Welding Pressure	1~50Kg
Temperature Setting	Room Temperature ~500°C Error ±5°C
Hot Pressing Time	1~99s
Hot Pressing Precision	0.05mm

Operation Overview

The hot press equipment controls three essential parameters - temperature, time, and pressure - to ensure stable welding results. This machine specializes in connecting PCB, FPC, and FFC products using soldering tin to achieve reliable electrical connections.

Precise parameter setting is crucial for quality welding. Optimal solder joints require sufficient solder to properly connect both surfaces with melted tin. Effective coordination of temperature, time, and pressure parameters ensures successful welding operations.

FPC construction consists of polyimide and copper layers with an operating temperature range of 130-200°C, reaching up to 300°C for short welding durations. During PCB and FPC welding, heat dissipation occurs through the indenter, material absorption, and air convection. Considering FPC thickness ranges from 0.02-0.12mm, temperature losses of 50-80°C should be factored into temperature settings.

Key Technical Features

Unique pulse heat technology provides fastest soldering head heating
Programmable soldering temperature, heat-up rate and time duration for diverse product requirements
Thermocouple positioned close to working surface for accurate temperature feedback control
Closed Loop PID temperature control with clearly visible LED display
Programmable soldering time triggered by temperature
Floating thermode ensures consistent pressure and heat transfer
Programmable pressure switch with LCD display for precise force control
Optional CCD camera system with magnification lens for fine-pitch positioning

Touch Screen Pulse Heat Press Features

Pulse heating mode with adjustable heating speed for different products
Special material welding head ensures even pressure distribution
Vacuum function for convenient counterposition adjustment
Rotating double stations with feed rotation for improved efficiency
Digital temperature control with programmable preheating and reflow welding curves
Digital pressure display with preset pressure range and overvoltage protection
PLC control with 7-inch color touch screen LCD display
Real-time temperature curve display with Chinese menu interface
Password protection, system self-inspection, and fault alarm functions
Microcomputer control for precise and stable operation
Suitable for high density TAB, TCP bonding and FPC, FFC, PCB welding
Minimal vibration, low noise, and stable voltage operation
Titanium alloy head for fast heating/cooling and corrosion resistance
Single head double fixture design for high efficiency and labor cost savings

Performance Advantages

Achieves super fine distance welding with digital temperature and pressure control. Welding speed of 3-5 seconds ensures high throughput and efficiency.

Application Functionality

Suitable for various high density TAB, TCP pressing applications and FPC, FFC, PCB welding operations. Versatile enough for multiple industrial applications.
